3 основні відмінності між редукторами з подвійним охопленням черв’ячних передач і звичайними черв’ячними передачами

Багато людей знайомі з черв'ячний двоохопний редуктор ; це «знайоме обличчя» в галузі промислової передачі електроенергії, широко використовується в різних галузях промисловості та машинобудування завдяки таким перевагам, як компактна структура, плавна передача та здатність досягати високих коефіцієнтів зниження.

В останні роки все більше людей почали купувати черв'ячні редуктори з подвійним охопленням. Отже, яка різниця між черв’ячним редуктором із подвійним охопленням і звичайним черв’ячним приводом?

Різні принципи сітки

У звичайних черв’ячних передачах зазвичай використовується циліндричний черв’як, що зачеплюється з косозубою передачею, таке розташування призводить до точкового або лінійного контакту, невеликої фактичної площі несучої навантаження та сприйнятливості до концентрації напруги, що призводить до швидкого зносу та низької ефективності.

Унікальна особливість тороїдального черв'ячного редуктора з подвійною огинаючою передачею полягає в його «подвійній обволікаючій» структурі. Під час обробки черв'яка двома охоплюючими рухами утворюється складна вигнута поверхня, що забезпечує одночасне зачеплення кількох зубів із черв'ячною передачею. Це створює привід із високим коефіцієнтом контакту, який характеризується поєднанням поверхневого контакту та багатоканального сполучення. Переваги такого способу з’єднання очевидні: площа контакту значно збільшується, що істотно підвищує несучу здатність.

Істотні відмінності в механічних властивостях

Думка про те, що черв’ячні редуктори мають низьку ефективність, глибоко вкорінена. Стандартні черв’ячні редуктори зазвичай працюють із ефективністю лише 40–70% — показник, який значно падає зі збільшенням передавального числа — головним чином через інтенсивне тертя ковзання між черв’яком і поверхнями зубів черв’ячного редуктора. Крім того, вантажопідйомність звичайних черв'ячних передач скромна, що робить їх придатними для застосування з легкими та середніми навантаженнями.

Навпаки, черв’ячні редуктори з подвійним охопленням забезпечують високу щільність крутного моменту та несучу здатність. Вони чудово підходять для додатків, що вимагають високої вихідної сили та компактної установки, а також демонструють чудову стійкість до ударних навантажень та зносу.

Саме відмінності в механічних характеристиках призводять до значного різноманіття діапазонів застосування звичайних черв’ячних передач і черв’ячних редукторів з подвійним охопленням. Черв'ячні редуктори з подвійним охопленням широко використовуються в сферах застосування, що вимагають надзвичайно високої надійності, таких як металургійні прокатні стани, шахтні підйомники, морські рульові механізми та важка будівельна техніка, тоді як стандартні черв'ячні редуктори зазвичай використовуються в таких установках, як конвеєрні стрічки та загальне промислове обладнання.

Виробничі процеси та витрати відрізняються

Звичайні черв’ячні передачі мають просту конструкцію, відпрацьовані виробничі процеси, низьку вартість і придатність для масового виробництва.

На відміну від цього, черв’ячні редуктори з подвійним охопленням використовують складну геометрію поверхні черв’яка, що вимагає спеціальних верстатів з ЧПК і процесів точного шліфування зубчастих коліс; отже, вони складні та трудомісткі у виготовленні, пов’язані з вищими витратами та є відносно новим типом передавального обладнання.

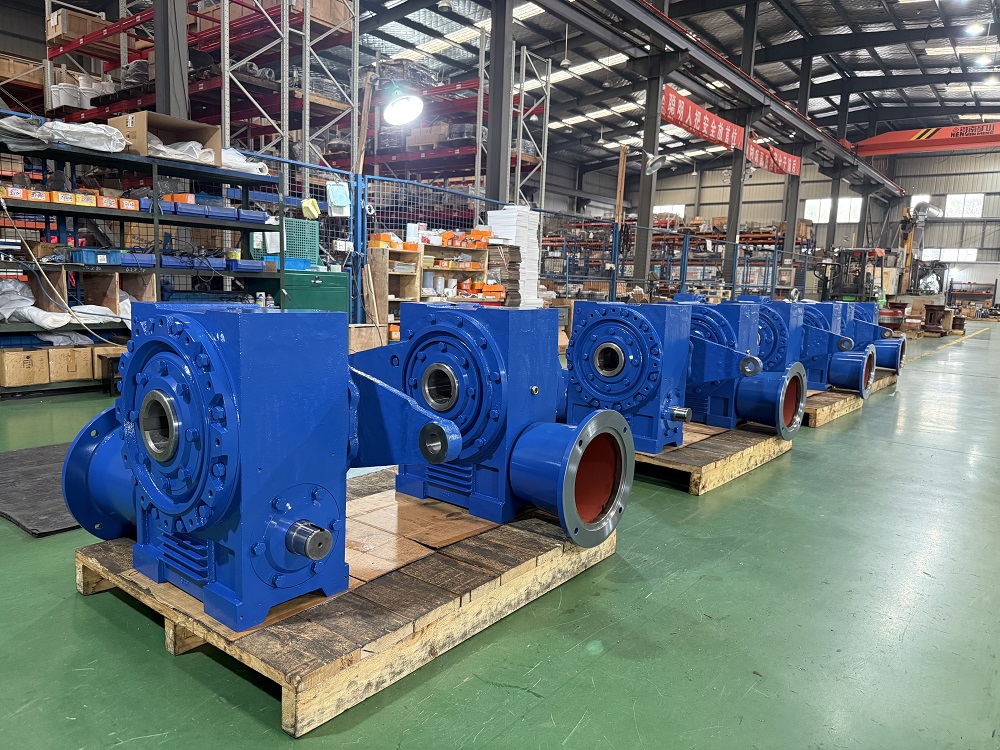

Наприклад, черв'ячні редуктори з подвійним охопленням, розроблені та виготовлені компанією SGR, характеризуються багатозубовим зачепленням між черв'яком і черв'ячною передачею. Черв'як виготовлено зі сталі 20CrMnTi, яка піддається науглерожуванню, гарту та точному шліфуванню, тоді як черв'ячна передача виготовлена ​​з високоякісної легованої бронзи, що забезпечує тривалу зносостійкість, високу ефективність трансмісії та подовжений термін служби. У порівнянні з циліндричними черв'ячними передачами тих самих специфікацій, ці редуктори пропонують значно вищу несучу здатність і ефективність передачі; крім того, вони демонструють здатність механічного самоблокування при високих передавальних числах, що ефективно підвищує безпеку підйомних механізмів.

Що потрібно враховувати при виборі черв'ячного редуктора з подвійним охопленням?

Черв'ячні редуктори працюють за принципом тертя ковзання. Їхні коефіцієнти зменшення зазвичай коливаються від 5:1 до 100:1; як правило, чим вищий коефіцієнт зменшення, тим менший кут випередження і нижча ефективність. Вибираючи черв'ячний редуктор, необхідно збалансувати передавальне число і ефективність і вибрати модель, яка відповідає вимогам до обох.

Крім того, для тривалої роботи необхідно врахувати заходи для розсіювання тепла, такі як встановлення вентиляторів або систем охолодження масла або вибір чавунного корпусу, оснащеного охолоджуючими ребрами.

Матеріали та процеси виробництва черв'ячних редукторів є критично важливими факторами, що визначають їх продуктивність. Провідні виробники зазвичай використовують леговану сталь (наприклад, 20CrMnTi) для черв’яка та олов’яну бронзу (ZCuSn10P1) або алюмінієву бронзу для черв’ячної передачі — матеріали, які забезпечують чудову зносостійкість і низьке тертя. Компоненти проходять цементацію, загартування та шліфування для досягнення високої твердості та тривалої зносостійкості, що забезпечує високу ефективність трансмісії та тривалий термін служби.

Навпаки, якщо чавун замінити матеріал черв’ячного редуктора в продуктах нижчої якості, термін служби різко скорочується.

Вирішивши проблему у джерела, вибравши надійного та надійного виробника черв’ячних редукторів, можна уникнути багатьох проблем. Якщо редуктор призначений для використання в спеціалізованому обладнанні, такому як морські судна, ліфти або підйомні машини, бажано перевірити, чи має виробник відповідні галузеві сертифікати; для морських застосувань, наприклад, сертифікат Російського морського регістру судноплавства (РС) дуже бажаний. (Автор, SGR, Енджі Чжан)
