Порівняння трьох розширених типів промислових редукторів

Ан промисловий редуктор відноситься до автономного блоку, що складається з зубчастих передач, черв’ячних передач або черв’ячних передач, укладених у жорсткий корпус. Основною функцією промислової коробки передач є зміна швидкості та вихідного крутного моменту, забезпечуючи високий крутний момент і низьку швидкість обертання.

Звичайні промислові редуктори в основному включають: редуктори, черв'ячні редуктори та планетарні редуктори. У цій статті постачальник редукторів SGR надасть вичерпне порівняння цих трьох поширених типів редукторів, щоб допомогти вам швидко їх зрозуміти.

(1) Редуктори

Поширені типи зубчастих редукторів включають циліндричні зубчасті редуктори, конічні зубчасті редуктори та конічно-циліндричні зубчасті редуктори. Серед них циліндричні зубчасті редуктори найбільш широко використовуються і мають найширший спектр застосування. Циліндричні зубчасті редуктори можна додатково класифікувати на одноступінчасті, двоступінчасті та триступінчасті циліндричні редуктори.

Одноступінчасті циліндричні зубчасті редуктори підходять для передавальних чисел від 3 до 5. Зуби шестерень можуть бути прямими, гвинтовими або ялинковими. Корпус зазвичай виготовляється з чавуну, але також може бути виготовлений із зварних сталевих пластин. Зазвичай використовуються підшипники кочення, а підшипники ковзання – лише для великих навантажень або дуже високих швидкостей.

Двоступеневі циліндричні зубчасті редуктори можна далі розділити на три типи: розширений тип, тип з розділеним потоком і коаксіальний тип, із застосовними передавальними числами від 8 до 40.

У двоступінчастих циліндричних зубчастих редукторах шестерні двоступеневого паралельного циліндричного зубчастого редуктора розташовані асиметрично відносно підшипників, що вимагає високого ступеня жорсткості вала.  Вхідний і вихідний кінці крутного моменту розташовані подалі від шестерень, щоб зменшити нерівномірний розподіл навантаження по ширині шестерні, спричинений деформацією вигину вала. Двоступінчастий циліндричний редуктор з паралельним валом має просту конструкцію і є найбільш широко використовуваним типом.

У двоступеневому циліндричному зубчастому редукторі з роздільним контуром шестерні розташовані симетрично відносно підшипників, що забезпечує більш рівномірний розподіл напруги на шестернях і підшипниках. Щоб мінімізувати загальну осьову силу на валу, напрямки спіралі двох пар шестерень мають бути протилежними. Двоступінчасті циліндричні зубчасті редуктори з роздільним контуром мають більш складну конструкцію і часто використовуються в додатках, що включають високу потужність і змінні навантаження.

Коаксіальні двоступінчасті циліндричні редуктори мають великий осьовий розмір, довгий проміжний вал і порівняно низьку жорсткість. Коли глибина занурення двох великих шестерень у мастило однакова, несуча здатність високошвидкісних зубчастих передач не може бути повністю використана. Коаксіальні двоступеневі циліндричні зубчасті редуктори зазвичай використовуються там, де вхідний і вихідний вали розташовані на одній осі.

Загалом зубчасті редуктори мають високу ефективність трансмісії, надійну роботу, тривалий термін служби та прості в обслуговуванні. Вони широко використовуються в таких галузях, як металургія, гірнича промисловість і видобуток вугілля, сільськогосподарське машинобудування, друк і фарбування текстилю.

(2) Черв'ячні редуктори

Черв'ячні редуктори в основному поділяються на циліндричні черв'ячні редуктори, евольвентні черв'ячні редуктори, конічні черв'ячні редуктори та черв'ячні редуктори.

Черв'ячні редуктори підходять для передавальних чисел від 10 до 80.  Черв'ячні редуктори мають компактну конструкцію, велике передавальне відношення, плавну роботу та низький рівень шуму, але їх ефективність передачі низька, що робить їх придатними для малопотужних переривчастих застосувань.

Крім того, черв’ячні редуктори мають функцію самоблокування при реверсі, що робить їх ідеальними для застосувань, які вимагають запобігання реверсу навантаження та забезпечення безпечної роботи у вертикальному підйомі та важкому утримувальному обладнанні. Типове застосування включає: підйомне та підйомне обладнання, гірниче та металургійне обладнання, приводи клапанів, автоматизацію та спеціалізоване обладнання тощо.

Наприклад, черв’як і черв’ячне колесо черв’ячних редукторів SGR входять у зчеплення з декількома зубами, причому черв’як виготовлено зі сталі 20CrMnTi, цементовано, загартовано, а потім відшліфовано, а черв’ячне колесо виготовлено з високоякісної легованої бронзи, що забезпечує тривалу зносостійкість, високу ефективність трансмісії та тривалий термін служби.

Порівняно з циліндричними черв'ячними передачами тих самих специфікацій, вантажопідйомність і ефективність трансмісії значно покращені.  Він також демонструє механічні властивості самоблокування при високих передавальних числах, ефективно підвищуючи ефективність безпеки підйомних механізмів. Наша компанія співпрацює з відповідними університетами для проведення систематичних досліджень дизайну, виробничих процесів, складання та методів тестування, сподіваючись зробити внесок у розробку та просування цієї нової технології трансмісії, винайденої китайськими інженерами.

(3) Планетарні редуктори

До планетарних редукторів відносяться евольвентні планетарні редуктори, циклоїдні редуктори вертушки і гармонічні редуктори. Серед них евольвентний планетарний редуктор є найбільш широко використовуваним, технологічно зрілим і промислово адаптованим типом.

Завдяки унікальній структурі планетарної передачі мінімальне одноступінчасте передавальне число планетарної коробки передач становить 3, а максимальне, як правило, не перевищує 10. Загальні передавальні числа: 3/4/5/6/8/10. Кількість ступенів у коробці передач зазвичай не перевищує 3, але в деяких виготовлених на замовлення коробках передач можна досягти 4 ступенів зниження.

Порівняно з іншими зубчастими редукторами планетарні зубчасті редуктори пропонують такі переваги, як висока жорсткість, висока точність, висока ефективність трансмісії, високий крутний момент, компактні розміри, розподіл потужності, багатозубчасте зачеплення, тривалий термін служби та плавна робота. Крім того, планетарні редуктори в основному встановлюються на крокових двигунах і серводвигунах для зниження швидкості, збільшення крутного моменту та узгодження інерції. Вони широко використовуються в основних сферах, таких як промислова автоматизація, точні машини, нове енергетичне обладнання, будівельна техніка та висококласне виробниче обладнання.

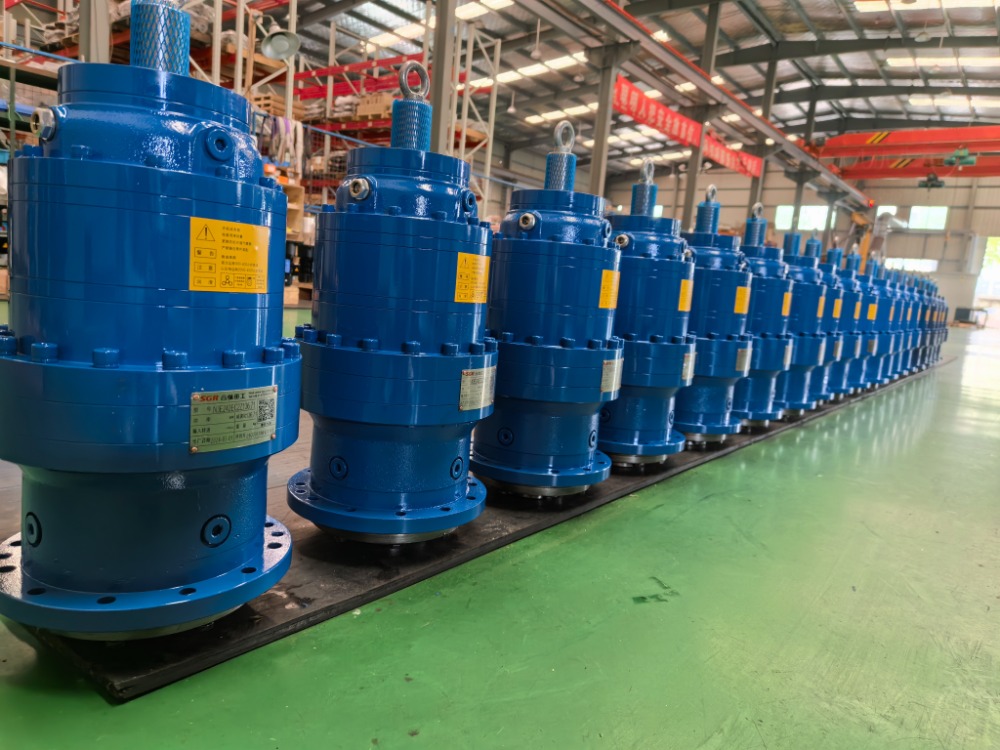

Наприклад, планетарні редуктори SGR мають шестерні, виготовлені зі сталі 20CrMnTi, які навуглецьовані, загартовані, а потім точно відшліфовані.  Вони пропонують такі переваги, як розподіл навантаження на багато зубців, плавну та надійну роботу та високу механічну ефективність.

Продукт позиціонується як «заміна імпортних однотипних редукторів» (може замінити аналогічну продукцію іноземних брендів Brevini, Dynamic, Rossi, Bonfiglioli).  Його концепція дизайну та технологія виробництва відповідають міжнародним стандартам. Завдяки локалізованому обслуговуванню та вигідному співвідношенню ціна-якість, він отримав визнання користувачів у різних галузях промисловості, включаючи будівельну техніку, морське допоміжне обладнання, гірничодобувне обладнання, а також текстильне та друкарське обладнання. (Автор, SGR, Енджі Чжан)
