Комплексне порівняння трьох поширених промислових редукторів швидкості

редуктори, планетарні редуктори Черв'ячні редуктори в даний час є трьома найпоширенішими типами редукторів в промисловому секторі. Завдяки своїм основним функціям, таким як зменшення швидкості обертання, збільшення крутного моменту та узгодження інерції, ці три типи редукторів широко використовуються в різноманітних промислових виробничих процесах і механічному обладнанні.

У цій статті SGR надасть комплексне порівняння цих трьох поширених типів промислових редукторів, що допоможе вам отримати повне розуміння кожного з них, щоб краще відповідати конкретним вимогам вашого обладнання.

Шестерня редуктора

Редуктор є найбільш фундаментальним і технологічно зрілим типом редуктора. Він змінює швидкість обертання та крутний момент через взаємне зачеплення шестерень різного розміру та кількості зубів. Принцип передачі редуктора аналогічний перемиканню передач під час їзди на велосипеді, де ланцюг перемикає передачі різного розміру. Завдяки геніальним комбінаціям передач редуктори можуть без особливих зусиль досягати зниження швидкості та посилення крутного моменту, таким чином задовольняючи вимоги до потужності широкого спектру промислового обладнання.

Редуктор діє як «міні-двигун» у механічному обладнанні, перетворюючи високошвидкісну вхідну потужність у низькошвидкісну — але більш потужну — вихідну енергію. У порівнянні з іншими типами редукторів зубчасті редуктори пропонують високу ефективність, просту структуру та низьку вартість; однак вони відносно громіздкі. Отже, вони в основному використовуються в загальних промислових секторах, таких як електродвигуни, верстати та конвеєрні стрічки.

При виборі редуктора в першу чергу рекомендується орієнтуватися на точність, несучу здатність і ефективність.

Високоточні зубчасті редуктори працюють більш плавно, виявляють мінімальну похибку та забезпечують відповідність точності виготовленої продукції необхідним стандартам. У важких машинах, таких як гірниче обладнання, зубчасті редуктори з високою несучою здатністю є важливими для приводу масивних механічних компонентів і забезпечення їх стабільної роботи. Високоефективні зубчасті редуктори також можуть допомогти підприємствам значно заощадити витрати на електроенергію. Крім того, вдосконалена конструкція та виробничі процеси мінімізують втрати на тертя між передачами, тим самим підвищуючи ефективність трансмісії.

Планетарний редуктор

Планетарний редуктор — різновид редуктора швидкості, яка «виникла» в останні роки; його структура нагадує «планети, що обертаються навколо Сонця» (складається з сонячної шестерні, планетарних шестерень, зовнішнього вінця, внутрішнього вінця та планетарного водила). Коли мотор або двигун приводить в обертання сонячну шестерню, планетарні шестерні обертаються навколо власних осей, одночасно обертаючись навколо внутрішнього вінця, досягаючи таким чином зниження швидкості.

Як новий тип редуктора швидкості, планетарний редуктор використовує унікальну планетарну систему редуктора, яка має компактну структуру, високу ефективність, високий крутний момент, високу точність, низький рівень шуму, мінімальний люфт і тривалий термін служби. Крім того, він має виняткову стійкість до ударів і перевантажень, що дозволяє адаптуватися до широкого діапазону суворих умов експлуатації. Отже, він здатний відповідати вимогам високонавантаженого обладнання, такого як конвеєри та ліфти, у промисловому виробництві, а також вимогам високоточних застосувань, включаючи роботизовані з’єднання та верстати з ЧПК.

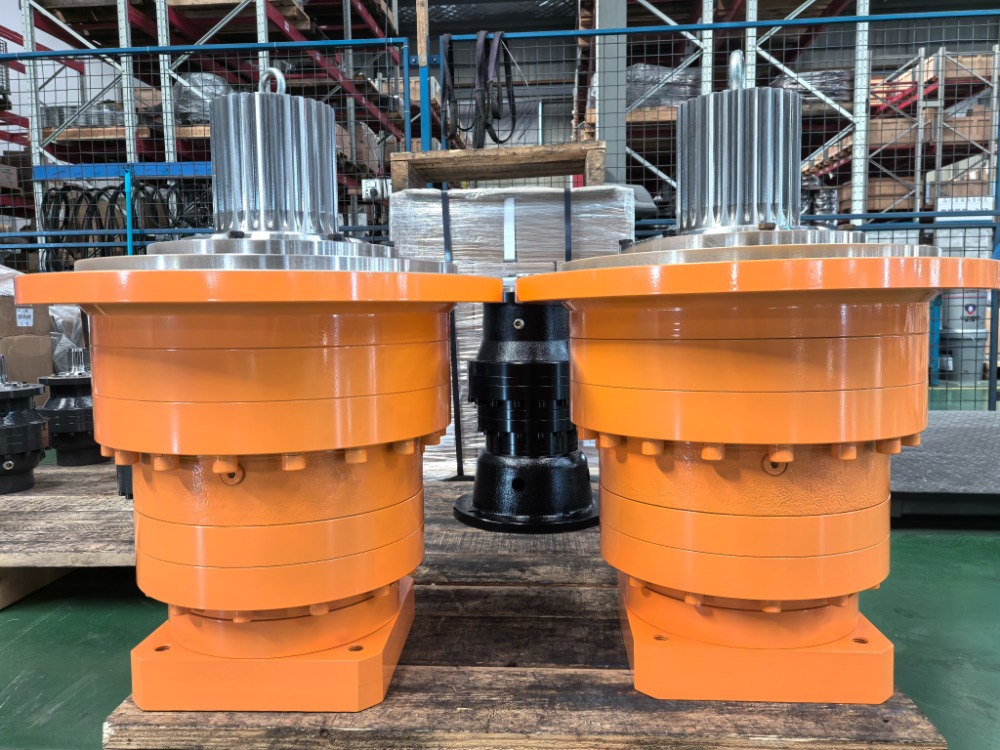

Наприклад, планетарні редуктори серії N, розроблені та виготовлені SGR, оснащені шестернями, виготовленими зі сталі 20CrMnTi, які проходять процеси цементації, загартування та точного шліфування. Ці агрегати пропонують численні переваги, включаючи розподіл навантаження з кількома зубцями, плавну та надійну роботу та високу механічну ефективність. Позиціонуючись як «замінник порівнянних імпортних редукторів», ці продукти відповідають міжнародним стандартам як у філософії дизайну, так і в технології виробництва. Крім того, завдяки локалізованій сервісній підтримці вони заслужили визнання користувачів у різних галузях промисловості, включаючи будівельну техніку, морське допоміжне обладнання, гірничодобувне обладнання, а також текстильне та друкарське обладнання, пропонуючи винятковий баланс продуктивності та рентабельності.

При виборі планетарного редуктора рекомендується віддати перевагу передавальному відношенню, крутному моменту, точності та екологічності.

Якщо точна відповідність необхідному коефіцієнту зменшення недоступна, ви можете вибрати найближчий доступний коефіцієнт або розглянути індивідуальне рішення. Що стосується вибору крутного моменту, важливо переконатися, що номінальний вихідний крутний момент редуктора перевищує або дорівнює максимальному робочому крутному моменту, який фактично вимагає обладнання. У сучасних середовищах промислової автоматизації існують суворі вимоги до точності планетарних редукторів; тому необхідно обов'язково підібрати вузол, що характеризується високою точністю і мінімальним люфтом. Крім того, для конкретних застосувань, де редуктор повинен працювати за екстремальних температур або в спеціалізованих середовищах, необхідно попередньо проконсультуватися з виробником планетарного редуктора під час процесу вибору.

Черв'ячний редуктор

Черв'ячний редуктор використовує зачеплення черв'яка та черв'ячного колеса для досягнення зниження швидкості та посилення крутного моменту; його основними характеристиками є здатність досягати суттєвого передавального числа через один етап трансмісії, а також його здатність до самоблокування.

В автоматизованому обладнанні, конвеєрних машинах, пакувальних машинах, ліфтах, конвеєрах і різних промислових системах передачі черв’ячні редуктори, використовуючи свою унікальну конструкцію черв’яка та черв’ячного колеса, перетворюють високошвидкісний низький крутний момент двигуна на низькошвидкісний вихід із високим крутним моментом, необхідний на вихідному кінці, тим самим задовольняючи критичну потребу обладнання у приводі з високим крутним моментом і низькою швидкістю. можливості.

Наприклад, черв’ячні редуктори серії C, розроблені та виготовлені компанією SGR, мають черв’як, виготовлений зі сталі 20CrMnTi, яка проходить цементацію, гарт і точне шліфування, а також черв’ячне колесо, виготовлене з високоефективної легованої бронзи. Така конструкція забезпечує виняткову тривалу зносостійкість, високу ефективність трансмісії та подовжений термін служби. У порівнянні з циліндричними черв'ячними передачами еквівалентних специфікацій, ці агрегати демонструють значно підвищену несучу здатність і ефективність трансмісії; крім того, при високих коефіцієнтах зменшення вони демонструють властивості механічного самоблокування, тим самим ефективно підвищуючи ефективність безпеки підйомних механізмів.

Вибираючи черв'ячний редуктор, рекомендується в першу чергу враховувати передавальне число, вихідний крутний момент і чи потрібна функція самоблокування.

Коефіцієнт зменшення визначає вихідну швидкість; отже, рекомендовано розраховувати необхідне співвідношення на основі швидкості двигуна та необхідної вихідної швидкості обладнання, щоб уникнути «перевантаження». Вихідний момент є критичним параметром у черв'ячних редукторах; номінальний вихідний крутний момент редуктора повинен перевищувати фактичний робочий крутний момент, особливо в системах, що включають часті пуски та зупинки або великі ударні навантаження (наприклад, підйомники та змішувачі). Здатність до самоблокування є ключовою особливістю черв'ячних редукторів; отже, якщо конкретне застосування, наприклад, підйомна платформа або привід клапана, потребує функції самоблокування, черв’ячний редуктор є остаточним вибором. (Автор, SGR, Енджі Чжан)
