Коаксіальний планетарний редуктор на базі: потужне приводне рішення

Для важкого промислового обладнання потрібна система трансмісії, здатна надійно передавати високий крутний момент, залишаючись при цьому компактною, ефективною та легкою для інтеграції в загальну конструкцію машини. Серед різноманітних доступних типів промислових зубчастих редукторів коаксіальний планетарний редуктор, встановлений на основі, є ефективним рішенням для багатьох вимогливих застосувань.

Цей тип планетарний редуктор поєднує в собі дві важливі структурні характеристики: вхід і вихід розташовані коаксіально, а коробка передач надійно підтримується за допомогою конфігурації, встановленої на основі. У поєднанні з характеристиками розподілу навантаження планетарної передачі ця конструкція забезпечує компактне рішення трансмісії для промислового обладнання, яке потребує високого крутного моменту та стабільної передачі потужності.

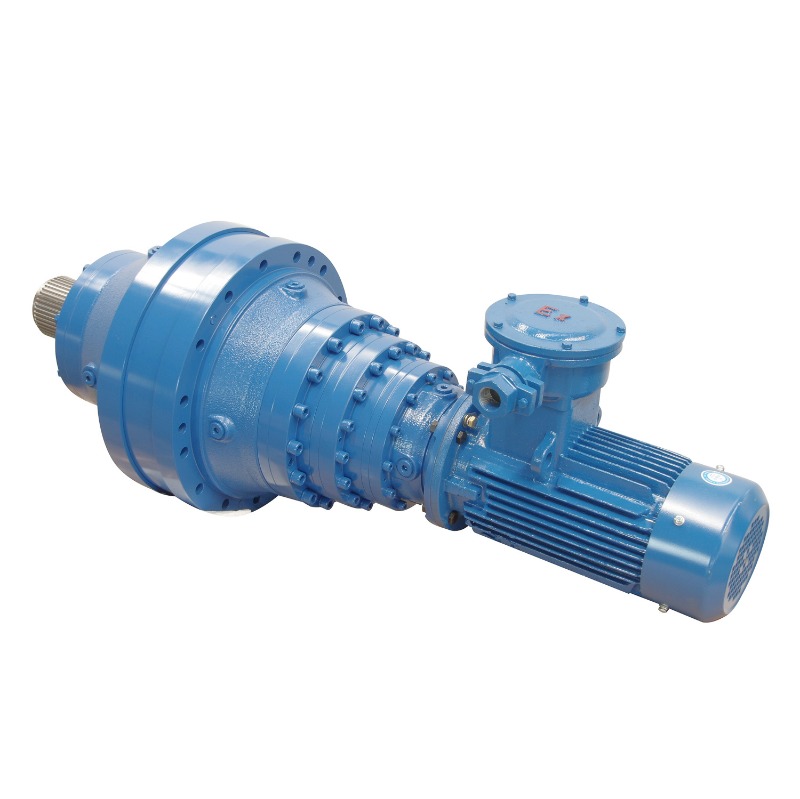

Серія N SGR включає двигуни з високим крутним моментом коаксіальний планетарний редуктор конфігурації для вимогливих промислових застосувань. Сімейство продуктів використовує модульну конструкцію та підтримує різні вхідні, вихідні, монтажні та багатоступеневі конфігурації. SGR визначає діапазон вихідного крутного моменту до T2 ≤ 750 000 Н·м і передавальне відношення i ≥ 3 для серії виробів, на яку посилається.

Отже, що ж таке коаксіальна планетарна коробка передач на базі, які переваги вона пропонує та як інженерам вибрати її для важкого обладнання?

Ця стаття пояснює основи.

01. Що таке коаксіальний планетарний редуктор на базі?

Коаксіальна планетарна коробка передач — це планетарний редуктор, у якому вхід і вихід розташовані вздовж однієї центральної осі.

Зсередини типова планетарна передача складається з сонячної шестерні, кількох планетарних шестерень, водила планетарної передачі та вінцевої шестерні. Планетні шестерні обертаються навколо сонячної шестерні, одночасно з’єднуючись із зубчастим вінцем.

Однією з головних переваг такої конструкції є розподіл навантаження.

Замість того, щоб передавати все навантаження через одну зубчасту пару, в передачі крутного моменту можуть брати участь кілька планетарних передач. Це допомагає планетарній системі досягти високої щільності крутного моменту у відносно компактній структурі.

Термін «встановлений на базі» означає спосіб встановлення коробки передач.

Замість того, щоб покладатися виключно на вихідний фланець або пристрій, встановлений на валу, коробка передач підтримується монтажною основою, яку можна закріпити на конструкції машини або фундаменті.

Поєднання коаксіальної трансмісії з конструкцією, встановленою на основі, робить цей тип коробки передач особливо корисним для промислових машин, де потрібні високий крутний момент, стабільна установка, компактні розміри та гнучка інтеграція обладнання.

Асортимент планетарних редукторів SGR включає коаксіальні конфігурації з опорою/основою, фланцями та монтажними рішеннями, пов’язаними з валом, що дозволяє вибирати різні схеми відповідно до конструкції машини.

02. Як працює коаксіальний планетарний редуктор?

Основний принцип роботи подібний до інших планетарних редукторів.

Потужність надходить у планетарну систему через вхідний бік і передається через сонячну шестерню, планетарні шестерні, вінець і водило відповідно до конкретної конфігурації коробки передач.

Ключовою особливістю є те, що кілька планетарних передач можуть розподіляти передане навантаження.

Цей принцип розподілу потужності є особливо цінним у важких машинах, оскільки необхідний крутний момент не повинен передаватися лише через одну зубчасту передачу.

У результаті планетарні коробки передач можуть забезпечувати високий крутний момент відносно своїх фізичних розмірів.

У коаксіальному розташуванні вхід і вихід залишаються на тій самій осі, створюючи спрощений шлях передачі енергії, який може спростити інтеграцію в багато макетів машин.

Якщо потрібен вищий коефіцієнт зменшення, додаткові планетарні ступені можна з’єднати послідовно. Згадана коаксіальна планетарна коробка передач SGR базується на високомодульній архітектурі та підтримує багатоступеневі комбінації для різних вимог до зниження.

03. Чотири ключові переваги коаксіального планетарного редуктора, встановленого на базі

Чому коаксіальні планетарні редуктори, встановлені на базі, підходять для важкої техніки?

Є чотири основні переваги.

1. Високий крутний момент і надійна передача потужності

Першою перевагою є здатність передавати високий крутний момент.

Кілька планетарних передач беруть участь у передачі потужності та розподілі навантаження. Це допомагає розподіляти навантаження через планетарну систему передач, а не зосереджувати його на одній парі передач.

Для важкого промислового обладнання це особливо важливо, коли трансмісія повинна витримувати: високий робочий крутний момент, пускові навантаження, змінні навантаження, повторювані зміни навантаження, ударні навантаження та тривалі робочі цикли.

Лінійка коаксіальних коробок передач серії N від SGR включає конфігурації з високим крутним моментом, причому на сторінці продукту в Китаї вказується вихідний крутний момент до T2 ≤ 750 000 Н·м. Фактичний розмір коробки передач і допустимий крутний момент повинні, звичайно, вибиратися відповідно до конкретних умов експлуатації та застосування.

Це робить коаксіальну планетарну архітектуру актуальною для великих промислових машин, де високий крутний момент повинен передаватися в межах обмеженого простору установки.

2. Компактна структура та плавна передача

Ще однією важливою перевагою є компактна архітектура.

Оскільки системи планетарних передач розподіляють крутний момент через кілька планетарних передач, розташованих навколо центральної сонячної шестерні, вони можуть досягти високої щільності крутного моменту, не вимагаючи надмірно великої коробки передач.

Для розробників обладнання це може бути особливо цінним, коли важливі як пропускна здатність, так і простір для встановлення.

Коаксіальне розташування ще більше спрощує схему передачі, оскільки вхід і вихід розташовані вздовж однієї осі.

У документації на продукцію SGR також зазначено високу ефективність трансмісії, плавну роботу та низький рівень шуму як характеристики серії коаксіальних планетарних коробок передач.

Однак ці характеристики походять не лише від планетарної структури. Матеріали редуктора, термічна обробка, точність редуктора, вибір підшипників, змащення, збірка та якість виготовлення – все це сприяє фактичній робочій продуктивності промислового редуктора.

3. Модульний дизайн і гнучкі конфігурації

Однією з найсильніших характеристик сучасних промислових планетарних редукторів є модульність.

Високомодульна платформа коробки передач дозволяє виробникам створювати різні рішення трансмісії, використовуючи стандартизовані компоненти та різні комбінації.

Для серії коаксіальних планетарних коробок передач SGR кілька планетарних ступенів можна об’єднати, щоб задовольнити різні вимоги до зниження, причому сімейство продуктів, на яке посилається, охоплює коефіцієнти i ≥ 3.

Також доступні різні варіанти входу, зокрема: стандартний вхід N, фланцевий вхід MN та індивідуальні конфігурації входу.

Вихідна сторона може бути налаштована за допомогою: циліндричного вала, шліцьового вала, порожнистого вала з блокуючим пристроєм, фланцевого з’єднання та індивідуальних конфігурацій.

SGR також пропонує різні способи кріплення, включаючи кріплення на основі, кріплення на фланці та конфігурації, пов’язані з моментним важелем.

Ця гнучкість особливо важлива для виробників OEM обладнання.

Замість того, щоб переробляти всю машину навколо фіксованої конфігурації коробки передач, інженери можуть вибрати розташування коробки передач, яке краще відповідає двигуну, приводному обладнанню, простору для встановлення та існуючому механічному інтерфейсу.

4. Стабільна установка та сильна адаптивність

Для великих промислових коробок передач монтаж ніколи не слід розглядати як другорядний фактор.

Коробка передач має бути належним чином інтегрована в конструкцію машини, щоб навантаження могли надійно передаватись без зайвого зсуву чи напруги.

Планетарний редуктор, встановлений на основі, забезпечує практичне рішення для монтажу багатьох стаціонарних промислових систем приводу, оскільки корпус редуктора можна надійно закріпити на рамі або фундаменті обладнання.

Залежно від застосування, інші конфігурації, такі як кріплення на фланці або кріплення з моментним важелем, можуть бути більш прийнятними.

Правильне рішення залежить від таких факторів, як: компонування обладнання, вихідне з’єднання, радіальні та осьові навантаження, момент реакції, конструкція фундаменту, центрування валу та доступність технічного обслуговування.

Ось чому конфігурацію кріплення слід розглядати під час вибору коробки передач, а не після того, як модель коробки передач уже вибрано.

04. Де використовуються коаксіальні планетарні редуктори?

Завдяки високому крутному моменту, компактній конструкції, модульності та гнучкості конфігурацій, коаксіальний планетарний редукторes може використовуватися в широкому діапазоні важких промислових машин.

Гірничодобувне обладнання

Гірничодобувне обладнання часто працює в умовах великих навантажень, вібрації, пилу та складних робочих циклів.

Планетарні редуктори можна використовувати в системах трансмісії гірничої промисловості, де потрібен високий крутний момент і надійна безперервна робота.

Для застосування в гірничодобувній промисловості під час вибору коробки передач слід враховувати не лише номінальний крутний момент, але й пікові навантаження, ударні навантаження, час роботи, умови навколишнього середовища та вимоги до обслуговування.

Металургійне обладнання

Металургійне обладнання часто потребує низькошвидкісної трансмісії з високим крутним моментом у складних промислових умовах.

Коаксіальний планетарний редуктор, встановлений на базі, може забезпечити компактне рішення приводу для відповідного важкого металургійного обладнання, особливо там, де важливі стабільна установка та безперервна передача енергії.

Конвеєри та системи транспортування матеріалів

Великі промислові конвеєри можуть вимагати значного пускового та робочого моменту, особливо під час транспортування важких сипучих матеріалів.

Планетарний редуктор може зменшувати швидкість двигуна, одночасно збільшуючи вихідний крутний момент, забезпечуючи механічні характеристики, необхідні багатьом системам приводу конвеєра.

Базова конфігурація також може спростити інтеграцію в стаціонарні приводні станції конвеєра.

Підйомно-лебідкове обладнання

Системи підйому та лебідки вимагають надійної передачі крутного моменту та відповідних передавальних чисел.

Планетарні коробки передач зазвичай розглядаються для систем приводу з високим крутним моментом, де важливі компактні розміри.

Однак для підйомних операцій вибір коробки передач повинен ґрунтуватися на повних системних вимогах, включаючи умови навантаження, гальмування, вимоги безпеки, робочий цикл і відповідні стандарти.

Будівельна техніка

Для важкого будівельного обладнання потрібні надійні компоненти трансмісії, здатні витримувати різні навантаження та складні робочі умови.

Залежно від архітектури машини планетарні редуктори можуть бути використані для різних механізмів ходу, обертання або допоміжних приводів.

Морські допоміжні машини

Простір може бути важливим обмеженням конструкції морської техніки.

Висока щільність крутного моменту та конфігурована структура коаксіальної планетарної коробки передач можуть зробити її придатною для окремих морських допоміжних приводів, де потрібна компактність і передача високого крутного моменту.

Продукт серії N від SGR, на який посилаються, застосовувався в різних галузях промисловості, включаючи будівельне обладнання, морське допоміжне обладнання, гірничодобувне обладнання, текстильне обладнання та обладнання для друку/фарбування.

05. Коаксіальний чи кутовий планетарний редуктор: який вибрати?

Одним з важливих питань при виборі планетарної коробки передач є те, чи потрібна машині коаксіальна або прямокутна трансмісія.

A коаксіальний планетарний редуктор розміщує вхід і вихід вздовж однієї осі.

Тому це особливо підходить, коли двигун і приводне обладнання можуть бути розташовані на прямій лінії передачі.

Прямокутний планетарний редуктор змінює напрямок передачі потужності, що може бути корисним, коли компонування машини не дозволяє встановити двигун і вихідне обладнання вздовж однієї осі.

Жоден дизайн не є універсально кращим.

Правильний вибір залежить насамперед від: доступного простору для встановлення, положення двигуна, положення приводного обладнання, необхідного крутного моменту, передавального коефіцієнта, інтерфейсу входу та виходу та простору для обслуговування.

Асортимент планетарних редукторів SGR включає як коаксіальні, так і прямокутні конфігурації для різних вимог до розташування валів.

06. Чому варто вибрати коаксіальні планетарні редуктори SGR?

SGR розвиває промисловість планетарний редуктор рішення для вимогливих програм передачі.

Його серія N використовує модульну та серіалізовану філософію проектування, що дозволяє поєднувати різні ступені, конфігурації входів, вихідних пристроїв і способи монтажу відповідно до вимог додатків. Поточна інформація про продукт SGR містить перелік коаксіальних і прямокутних планетарних конфігурацій і різноманітних монтажних рішень.

Для виробництва шестерень SGR використовує леговану сталь 20CrMnTi, шестерні навуглецьовані та загартовані перед точним шліфуванням. Цей виробничий підхід призначений для забезпечення твердості, зносостійкості та точності передач, необхідних для вимогливих промислових трансмісій.

SGR також підтримує налаштування планетарний редуктор рішення для виробників обладнання OEM, особливо там, де стандартні конфігурації каталогу не можуть повністю задовольнити вимоги щодо крутного моменту, співвідношення, інтерфейсів введення/виведення, монтажних розмірів або умов експлуатації.

Серія N призначена для промислового застосування, включаючи гірничодобувну, будівельну техніку, морське допоміжне обладнання, підйомне обладнання, транспортно-розвантажувальне обладнання та інше важке обладнання.

Для клієнтів, які оцінюють альтернативи імпортованим промисловим планетарним редукторам, SGR також позиціонує цю серію як локалізовану альтернативу для порівнянних застосувань. В оригінальній документації продукту зазначено, що серія була розроблена з урахуванням заміни аналогічних імпортних редукторів. Тим не менш, будь-який проект заміни слід технічно перевірити відповідно до крутного моменту, передавального числа, розмірів, інтерфейсів валів, навантажень, робочого циклу та фактичних умов експлуатації, а не припускати взаємозамінність лише розміром моделі. (Автор, SGR, Енджі Чжан）
