Черв'ячний редуктор подвійного обертання, особливості застосування та міркування щодо вибору

Як тип нового обладнання для передачі електроенергії, подвійні охоплюючі черв'ячні редуктори Останніми роками вони широко застосовуються для таких застосувань, як підйомні машини, невеликі лебідки, стрічкові конвеєри та річкові шлюзи, завдяки таким перевагам, як високі передавальні числа, чудова продуктивність і низька вартість.

Подвійні охоплюючі черв'ячні редуктори також є основними продуктами SGR. У цій статті ми познайомимося з функціями, застосуванням і вибором черв’ячних редукторів з подвійним охопленням.

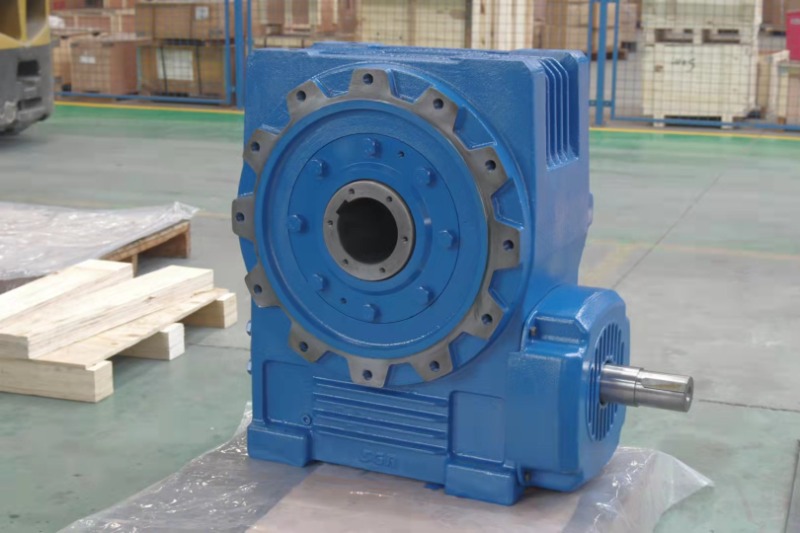

Як виглядає черв'ячний подвійний охоплювальний редуктор?

Подвійний охоплюючий черв'ячний редуктор складається в основному з черв'яка і черв'ячного колеса; як правило, кут між двома пересічними осями становить 90°, і пристрій використовується для передачі руху та потужності між цими непаралельними, непересічними валами. Черв'як виступає в якості рушійного елемента; за зовнішнім виглядом черв'як нагадує болт, а черв'ячне колесо - косозубу циліндричну шестерню.

Черв'як — це зубчасте колесо з однією або декількома гвинтовими різьбами, які зачіпаються з черв'ячним колесом, утворюючи зубчасту пару для непаралельних осей, які не перетинаються. Його поверхня кроку може бути циліндричною, конічною або тороїдальною. Під час роботи зуби черв'ячного колеса ковзають і котяться по гвинтовій поверхні черв'яка. На перший погляд це виглядає як гвинт, що приводить у рух велику шестерню.

Однак важливо зазначити, що операція a подвійний охоплюючий черв'ячний редуктор не є стандартним зачепленням; скоріше, це стосується ниток, що рухають шестерню.

Особливості черв'ячного редуктора подвійного огинання

Коли двигун змушує черв’як обертатися на високій швидкості, гвинтові нитки на черв’яку, діючи як гвинт, постійно натискають на зуби черв’ячного колеса, змушуючи його повільно обертатися навколо власної осі. Потрібно багато обертів черв'яка, щоб привести черв'ячну передачу в один оберт; це зменшення швидкості призводить до збільшення крутного моменту.

Однак, на відміну від стандартних зубчастих передач, які передусім включають тертя кочення в поєднанні з невеликою кількістю тертя ковзання, черв’ячні передачі майже повністю покладаються на тертя ковзання під час роботи. Отже, черв’ячні редуктори, як правило, виділяють значне тепло і відчувають значний знос.

Черв'ячні редуктори подвійного охоплення володіють такими характеристиками:

• Вони пропонують високий одноступінчастий коефіцієнт передачі, зазвичай коливається від 10:1 до 100:1; у механізмах індексації, що передають потужність, це співвідношення може перевищувати 1500:1.
• Дія зчеплення передбачає контакт лінії, що забезпечує передачу значної потужності.
• Вони відрізняються компактною конструкцією, плавністю роботи і низьким рівнем шуму.

Чому не обійтися подвійним охоплюючим черв'ячним редуктором

Подвійні охоплюючі черв'ячні редуктори мають унікальну характеристику, якої немає в інших типах редукторів: можливість самоблокування.

Це означає, що коли кут випередження черв'яка менший за еквівалентний кут тертя між шестернями, блок демонструє самоблокування зворотного руху; іншими словами, черв'як може рухати черв'ячне колесо, але черв'ячне колесо не може приводити в рух черв'як.

Ця особливість необхідна для підйомних механізмів. Наприклад, у таких сферах застосування, як підйомні платформи, електричні талі, приводи клапанів і медичні підйомні ліжка, використання планетарного редуктора або редуктора RV призведе до вільного падіння вантажу через зворотне обертання під час відключення електроенергії. Навпаки, черв’ячний редуктор з подвійним охопленням зафіксувався б на місці, забезпечуючи абсолютну безпеку.

Основні області застосування черв’ячних редукторів з подвійним охопленням, включаючи крани, мостові крани, ліфти, сценічні підйомники, обертові платформи та атракціони в парках розваг, ще більше демонструють важливість цієї функції.

Вибираючи черв'ячний редуктор, слід враховувати наступні фактори:

Балансування коефіцієнта зниження та ефективності

Подвійні охоплюючі черв'ячні редуктори працюють на основі тертя ковзання. Їхні коефіцієнти зменшення зазвичай коливаються від 5:1 до 100:1; чим вищий коефіцієнт зменшення, тим менший кут випередження і нижчий ККД. Вибираючи подвійний охоплюючий черв'ячний редуктор, необхідно враховувати як передавальне число, так і ефективність, щоб вибрати модель, яка відповідає вимогам за обома параметрами.

Крім того, для тривалої роботи необхідно врахувати заходи для розсіювання тепла, такі як встановлення вентиляторів або систем охолодження масла або вибір чавунного корпусу з охолоджуючими ребрами.

Зверніть увагу на матеріали та процеси виготовлення редукторів подвійного охоплення.

Матеріали та виробничі процеси є критично важливими факторами, що визначають продуктивність черв’ячних редукторів з подвійним охопленням. Провідні виробники зазвичай використовують леговану сталь (наприклад, 20CrMnTi) для черв’яка та олов’яну бронзу (ZCuSn10P1) або алюмінієву бронзу для черв’ячної передачі — матеріали, які мають чудові властивості щодо зменшення зносу та тертя. Компоненти проходять цементацію, загартування та шліфування для досягнення високої твердості та тривалої зносостійкості, що забезпечує високу ефективність трансмісії та тривалий термін служби.

Навпаки, якщо чавун замінити матеріал черв'ячного редуктора в продуктах нижчої якості, термін служби значно скорочується.

Уточніть реальні умови роботи програми.

Черв'ячні редуктори з подвійним охопленням мають можливість самоблокування, що ефективно підвищує механічну безпеку; отже, вони часто використовуються в обладнанні, яке вимагає підйому, нахилу, перевертання або приведення в дію воріт, наприклад, вантажних ліфтів, автоматизованих систем паркування, підйомників, шлюзів і зварювальних позиціонерів.

При виборі подвійного черв’ячного редуктора, якщо блок призначений для підйому, нахилу або підтримки положення (наприклад, у підйомних платформах або воротах), його здатність до самоблокування є критичним фактором. Крім того, оскільки черв’ячні редуктори мають нижчу стійкість до ударів порівняно з планетарними редукторами, необхідно ретельно розглянути, якщо застосування передбачає ударні навантаження.

Забезпечте сумісність щодо вихідного крутного моменту та конфігурації кріплення.

Черв'ячні редуктори з подвійним охопленням в першу чергу підходять для роботи з низькими обертами та високим крутним моментом. Перед вибором переконайтеся, що фактичний вихідний крутний момент відповідає такому критерію: Фактичний вихідний крутний момент ≤ номінальний вихідний крутний момент × експлуатаційний коефіцієнт (експлуатаційний коефіцієнт визначається типом навантаження, зазвичай коливається від 1,2 до 2,0).

Крім того, більшість основних виробників використовують модульні конструкції черв’ячних редукторів, пропонуючи різні монтажні конфігурації, такі як опорне кріплення, кріплення на фланці та кріплення на порожнистому валу. Оскільки ці пристрої зазвичай мають вихід під прямим кутом, важливо підтвердити сумісність із компонуванням обладнання. Крім того, слід звернути увагу на специфікації інтерфейсу, такі як розміри розширення вала, специфікації шпонкових канавок і відстань між отворами фланців, щоб запобігти проблемам встановлення на місці.

Виберіть надійного виробника черв'ячних редукторів з подвійним охопленням

Починаючи з джерела, вибираючи надійного виробника, ви можете уникнути багатьох проблем. Якщо подвійний черв’ячний редуктор призначений для використання в спеціалізованому обладнанні, такому як морські судна, ліфти або підйомні машини, радимо перевірити, чи має виробник відповідні галузеві сертифікати; наприклад, для морських застосувань в ідеалі потрібна сертифікація від Російського морського реєстру судноплавства (РС). (Автор, SGR, Енджі Чжан)
