Високошвидкісна редукторна коробка передач: функції, переваги та ключові міркування щодо вибору

У міру того, як галузі прагнуть до вищої ефективності, більшої щільності потужності та більш вимогливих операційних середовищ, роль швидкісний редуктор стає все більш критичним.

У SGR ми спеціалізуємося на розробці та виробництві високопродуктивних високошвидкісних редукторів понад 15 років. Наші рішення користуються довірою на світових ринках — від бурових установок в Аргентині до вітрових турбін у Німеччині та гірничого обладнання в Австралії.

У цій статті викладено основні функції, технічні переваги, критерії вибору та найкращі практики технічного обслуговування високошвидкісних редукторних коробок передач із уявленнями, отриманими з двох десятиліть інженерного досвіду SGR.

Високошвидкісна редукторна коробка передач: функції та основні характеристики

Високошвидкісна редукторна коробка передач розроблена для зниження вхідної швидкості при значному збільшенні вихідного крутного моменту, що дозволяє важкій техніці працювати ефективно за екстремальних навантажень. На відміну від стандартних коробок передач, високошвидкісні варіанти оптимізовані для застосувань, де вхідний вал обертається високо, але вони повинні забезпечувати стабільну контрольовану потужність, часто в компактних приміщеннях. Основні функціональні характеристики включають:

• Висока питома потужність: максимальний крутний момент при мінімальному обсязі.
• Динамічне керування навантаженнями: витримує часті цикли старт-стоп і ударні навантаження.
• Термічна стабільність: зберігає продуктивність при тривалій роботі на високих обертах.

Ці коробки передач зазвичай встановлюються в бурових установках з електричним приводом, системах гідравлічних двигунів, вітрових турбінах, гусеничних будівельних машинах, сільськогосподарських комбайнах і гірничодобувних конвеєрах — у всіх середовищах, де надійність під навантаженням не підлягає обговоренню.

Високошвидкісна редукторна коробка передач SGR: основні технічні переваги

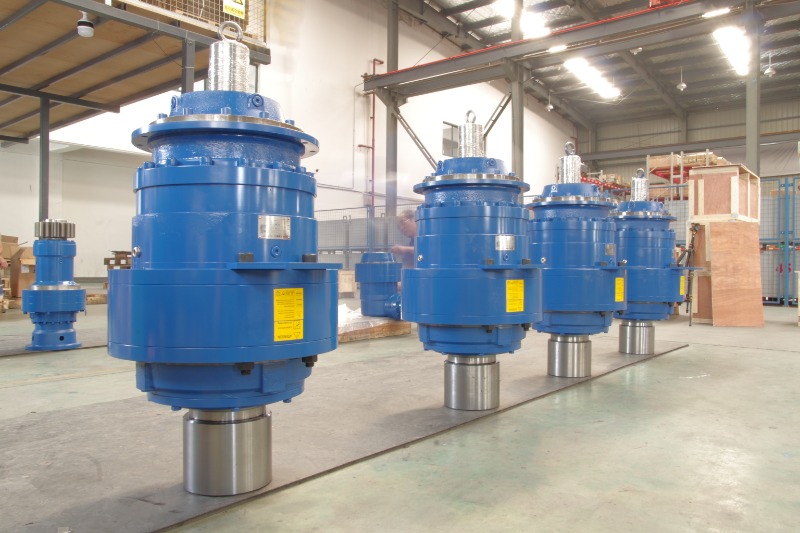

N-серія SGR швидкісний редуктор виділяється на світовому ринку завдяки своїй надійній конструкції та оптимізації під конкретні програми:

• Удосконалений матеріал і обробка: зубчасті колеса виготовлені з легованої сталі 20CrMnTi, підданої глибокому цементуванню, гарту та точному шліфуванню. Це забезпечує твердість поверхні 58–62 HRC, чудову стійкість до втоми та низький рівень зношування — навіть при безперервній експлуатації у важких умовах.
• Багатопланетний розподіл навантаження: наша планетарна архітектура дозволяє 3–6 планетарним передачам рівномірно розподіляти крутний момент, зменшуючи локальне навантаження та подовжуючи термін служби. Ця конструкція підтримує вихідний крутний момент у діапазоні від десятків тисяч до сотень тисяч Н·м.
• Висока ефективність і низький рівень шуму: завдяки точній модифікації профілю зубів і оптимізації мікрогеометрії коробки передач SGR досягають ефективності трансмісії ≥96% з рівнями шуму, критичними для комфорту оператора та відповідності вимогам у міських умовах або в приміщенні.
• Екстремальна готовність до умов навколишнього середовища: повністю герметичні корпуси, антикорозійні покриття та додаткові системи примусового змащування забезпечують надійну роботу в середовищі з високим вмістом пилу, високої вологості, мінусовій температурі або агресивному середовищі.
• Глобальна відповідність вимогам: продукція SGR сертифікована згідно з ISO 9001, DNV і Російським морським реєстром судноплавства (RS) і експортується в понад 31 країну Європи, Америки, Азіатсько-Тихоокеанського регіону та Близького Сходу.

Основні міркування щодо вибору високошвидкісних редукторів

Вибір правильної високошвидкісної редукторної коробки передач вимагає не лише відповідності крутного моменту та швидкості. Розглянемо ці важливі фактори:

Фактичні умови експлуатації

Оцініть робочий цикл, пікове та безперервне навантаження, температуру навколишнього середовища та вплив забруднень. Коробка передач, розрахована на «безперервну» роботу в лабораторії, може вийти з ладу в курній шахті без належного ущільнення.

Фактори обслуговування

Завжди застосовуйте відповідний коефіцієнт експлуатації (зазвичай 1,2–2,0) залежно від типу навантаження (рівномірний, помірний удар, сильний удар). Заниження розмірів призводить до передчасного виходу з ладу.

Сумісність вхідної швидкості

Не всі коробки передач надійно витримують >3000 об/хв. Перевірте максимальну вхідну швидкість виробника, особливо для електричних або гідравлічних двигунів із прямим підключенням.

Монтаж та інтеграція

Забезпечте сумісність із фланцями двигуна (IEC/NEMA), вихідними інтерфейсами (порожнистий вал, суцільний вал, шліцьові) і просторовими обмеженнями. SGR пропонує модульні конфігурації для бездоганної інтеграції.

Сертифікати та підтримка

Для морських, енергетичних або важливих для безпеки застосувань перевірте відповідні сертифікати (наприклад, DNV, RS, ATEX). Також оцініть технічну підтримку постачальника та наявність запасних частин, особливо для закордонних проектів.

(4) Найкращі практики технічного обслуговування для довгострокової надійності

Навіть найякісніша коробка передач вимагає належного догляду. SGR рекомендує наступний протокол обслуговування:

Управління змащенням

Використовуйте тільки високоякісні синтетичні трансмісійні масла. перевіряти рівень масла щомісяця; міняти масло через 500 годин (початковий запуск), потім кожні 3000–5000 годин. Слідкуйте за зміною кольору, проникненням води (молочний вигляд) або металевими частинками.

Моніторинг температури та вібрації

Температура підшипника не повинна перевищувати на 40°C вище температури навколишнього середовища. Використовуйте інфрачервоні термометри або встановлені датчики. Незвичайна вібрація (>4,5 мм/с RMS) часто сигналізує про зміщення, знос підшипника або пошкодження шестерні.

Перевірка ущільнень і сапунів

Очищайте або замінюйте вентиляційні вентиляційні системи кожні 6 місяців, щоб запобігти підвищенню тиску та проникненню вологи. Перевірте ущільнення валу на наявність витоків, особливо під час миття або на відкритому повітрі.

Періодичний капітальний ремонт

Для критично важливих застосувань, наприклад, морське буріння, заплануйте повну перевірку кожні 20 000 годин роботи, включаючи вимірювання люфту шестерні, перевірку зазору підшипників і перевірку цілісності корпусу.

SGR надає детальні посібники з технічного обслуговування, навчання та підтримку віддаленої діагностики, щоб допомогти клієнтам збільшити час безвідмовної роботи.

Перехід до високоефективних, високонадійних промислових систем зробив високошвидкісну редукторну коробку передач критично важливим компонентом. У SGR ми поєднуємо два десятиліття механічних знань, суворі виробничі стандарти та глобальний досвід застосування, щоб постачати коробки передач, які не просто відповідають специфікаціям, а й перевершують очікування в галузі. Незалежно від того, чи проектуєте ви бурову установку наступного покоління чи модернізуєте систему кроку вітрової електростанції, безпосереднє партнерство з компетентним виробником, таким як SGR, гарантує нижчу загальну вартість володіння, швидшу настройку та довгострокова операційна впевненість. (Автор, SGR, Енджі Чжан)
