Як вибрати коробки передач Planet для промислового обладнання, робототехніки, автомобільних систем і компонентів з високим крутним моментом

Промислове обладнання, робототехніка та автомобільні системи покладаються на компоненти, які можуть передавати високий крутний момент у межах компактного розміру, і лише деякі механічні вузли роблять це так ефективно, як планетарний редуктор . У цьому посібнику описано, як працюють ці системи передач, доступні типи та те, що зважувати, вибираючи одну для вимогливого застосування.

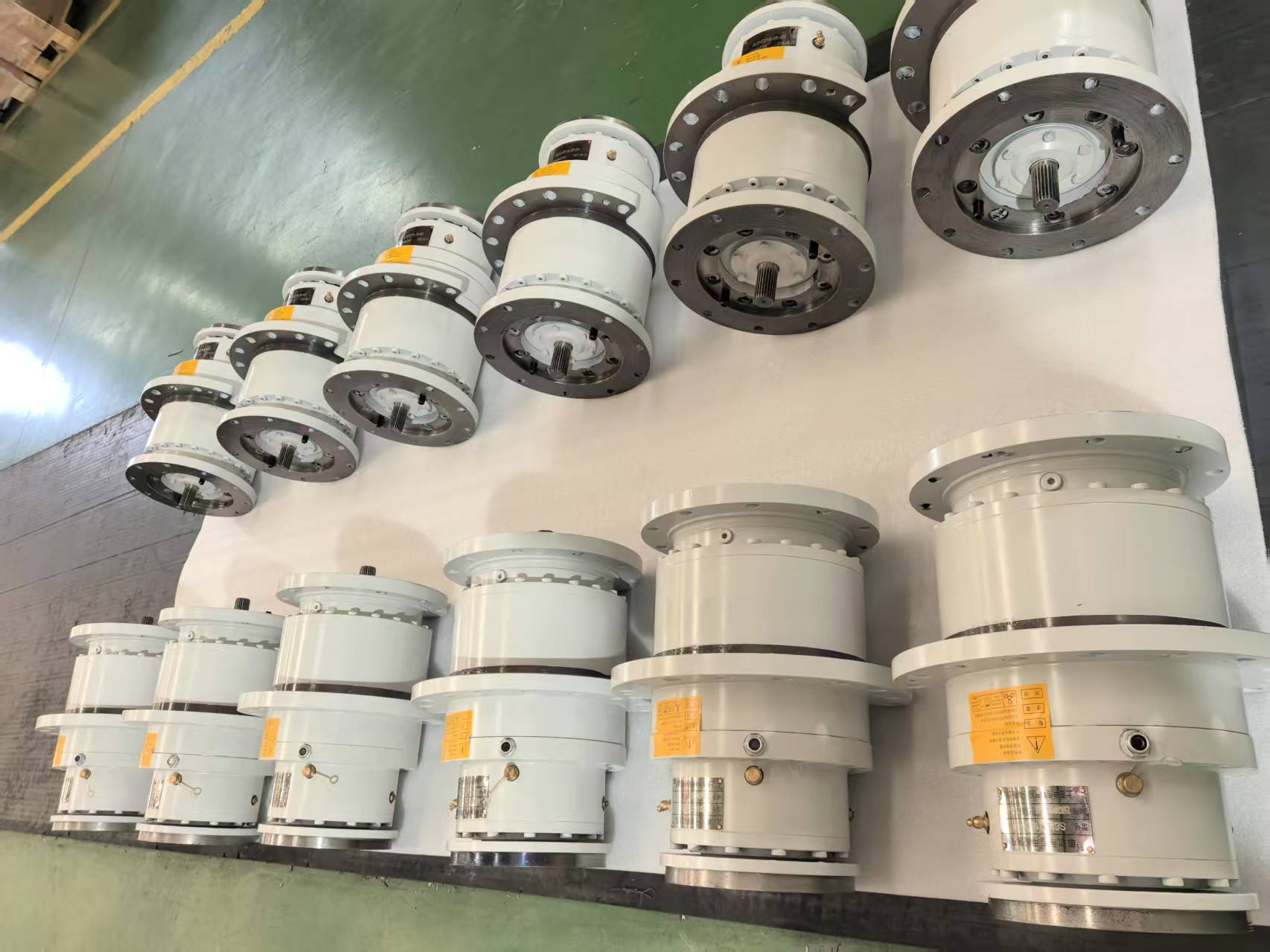

Що таке планетарний редуктор і як працює планетарний редуктор?

Планетарна коробка передач, яка також називається планетарною коробкою передач, — це механізм зниження або збільшення передачі, побудований навколо трьох основних компонентів: центральної сонячної шестерні, набору планетарних шестерень, які обертаються навколо неї, і зовнішнього вінця з внутрішніми зубцями, у які планетарні шестерні зачеплені. Планетні шестерні утримуються на місці за допомогою обертового водила, і залежно від того, який компонент закріплений, який приводиться в рух, а який є вихідним, вузол може створювати широкий діапазон передавальних чисел у дуже компактному корпусі.

Конструкція планетарної системи передач – це те, що надає цій конструкції її визначальні характеристики. Оскільки кілька планетарних шестерень розподіляють передане навантаження одночасно, а не одна пара шестерень, що несе весь крутний момент, як у простій зубчастій передачі, навантаження розподіляється між кількома точками контакту одночасно. Це розташування планетарних зубчастих вінців сонячної шестерні є центральним у тому, як системи коробки передач передачі крутного моменту досягають високої продуктивності без потреби у пропорційно великому корпусі. Результатом є компактний механізм редуктора, який підходить для застосувань, де обмежений простір, але вимоги до крутного моменту високі.

Які основні типи планетарних редукторів?

Планетні редуктори класифікуються в основному за кількістю ступенів редуктора, орієнтацією їх вала та рівнем точності, необхідним для застосування.

Одноступінчастий планетарний редуктор

Одноступенева планетарна коробка передач використовує один набір сонячних, планетарних і вінцевих шестерень для досягнення помірного передавального числа. Ця конфігурація є компактною та ефективною, і її зазвичай вибирають, коли необхідне передаточне число потрапляє в діапазон, який практично може забезпечити один набір передач.

Багатоступінчастий планетарний редуктор

Багатоступінчаста планетарна коробка передач з’єднує дві або більше планетарних передач послідовно, причому вихідний сигнал одного ступеня керує входом наступного. Це дозволяє отримати набагато вищі загальні коефіцієнти зменшення, ніж одноступенева конструкція, хоча це додає довжину та деякий додатковий люфт на кожному доданому ступені.

Рядний планетарний редуктор

Вбудований планетарний редуктор утримує вхідний і вихідний вали на одній осі, що спрощує підключення до двигунів і приводного обладнання та є однією з найпоширеніших конфігурацій у промисловій автоматизації.

Прямокутний планетарний редуктор

Планетарна коробка передач під прямим кутом містить конічну або гіпоїдну зубчасту передачу для перенаправлення передачі потужності на дев’яносто градусів, що корисно, коли обмеження простору або вимоги компонування не дозволяють розташувати в ряд.

Прецизійний планетарний редуктор

Прецизійний планетарний редуктор виготовляється з більш жорсткими допусками, спеціально для мінімізації люфту та помилок позиціонування, що робить його придатним для керування рухом і робототехніки, де точність важлива не менше, ніж потужність крутного моменту.

Де зазвичай використовуються планетарні коробки передач?

Коробки передач Planet з’являються в багатьох галузях промисловості, де потрібна комбінація високого крутного моменту, компактних розмірів і надійної передачі потужності.

Використання машин промислової автоматизації планетарні редуктори широко в осях з сервоприводом, індексуючих столах і пакувальному обладнанні, де точне керування рухом і повторюване позиціонування є важливими. Роботизовані системи приводу залежать від планетарних коробок передач для спільного приводу в дію, оскільки робототехнічні руки потребують високої щільності крутного моменту в невеликому корпусі, щоб загальна рука була легкою та чутливою. Застосування редукторів систем конвеєрних стрічок віддають перевагу планетарним конструкціям, коли компактний приводний блок повинен працювати зі змінними навантаженнями протягом тривалого часу роботи. У системах автомобільної трансмісії використовуються планетарні набори передач всередині автоматичних коробок передач для досягнення кількох передавальних чисел без великої кількості окремих пар шестерень. Приводи будівельних машин, у тому числі в екскаваторах і кранах, покладаються на планетарні кінцеві передачі, щоб забезпечити високий крутний момент, необхідний для підйому важких предметів і переміщення в компактних корпусах, встановлених безпосередньо на колесі або гусениці.

Які експлуатаційні властивості має забезпечувати планетарний редуктор?

Добре сконструйована планетарна коробка передач має збалансувати крутний момент, точність і механічну ефективність залежно від того, що найбільше вимагається.

Продуктивність коробки передач з високою щільністю крутного моменту походить безпосередньо від характеру розподілу навантаження планетарної системи, де декілька зачеплень працюють паралельно, а не одна пара, що несе повне навантаження. Конструкція прецизійної шестерні з низьким люфтом має найбільше значення в додатках керування рухом, де будь-який обертальний люфт між входом і виходом безпосередньо перетворюється на помилку позиціонування. Високоефективна передача потужності залежить від якості зуба шестерні, мастила та вибору підшипників, оскільки кожна додаткова ступінь або точка зачеплення вносить деякі механічні втрати. Поведінка системи плавного обертання, тобто мінімальна вібрація та постійна вихідна швидкість, залежить від точності виготовлення та правильного вирівнювання між сонячною, планетарною та зубчастою передачею.

Як виготовляється планетарний редуктор?

Виробництво планетарної коробки передач передбачає послідовність етапів точної механічної обробки, термічної обробки та складання, призначених для досягнення жорстких допусків для всіх компонентів шестерні.

Кожен із цих етапів сприяє кінцевій продуктивності коробки передач, і пропуск або поспішне виконання будь-якого етапу, зокрема термічної обробки або калібрування вирівнювання, має тенденцію згодом проявлятися як передчасний знос або надмірний люфт під час експлуатації.

Чим планетарна коробка передач відрізняється від інших типів коробок передач?

Планетарні коробки передач є одним із кількох підходів до зниження передач, і порівняння їх із альтернативними конструкціями допомагає з’ясувати, коли планетарна конфігурація є кращим вибором.

Порівняння планетарного редуктора з черв’ячним редуктором зазвичай зводиться до щільності крутного моменту та ефективності проти здатності до самоблокування. Черв'ячні редуктори забезпечують ефективне самоблокування за рахунок меншої ефективності, оскільки ковзний контакт між черв'яком і колесом створює більше тертя, ніж контакт кочення в планетарному наборі передач. Порівняння планетарної та косозубої коробок передач дещо відрізняється, оскільки косозубі коробки передач також можуть досягти високої ефективності, але планетарні конструкції зазвичай пропонують меншу площу для еквівалентного крутного моменту через їх механізм розподілу навантаження.

Порівняння редукторів у цих системах залежить від пріоритету програми. Де порівняння щільності крутного моменту надає перевагу планетарним конструкціям, це установки з обмеженим простором, такі як роботизовані шарніри або колісні приводи, тоді як черв’ячні та косозубі редуктори залишаються поширеними в додатках, де вартість, простота або самоблокування переважують переваги компактної планетарної компоновки.

Які поширені проблеми або обмеження планетарних коробок передач?

Коробки передач Planet надійні в механічному відношенні, але вони не захищені від зносу та проблем з експлуатацією, особливо під час складних робочих циклів.

Проблеми зносу підшипників коробки передач виникають з часом, оскільки підшипники планетарних передач або голчасті ролики зазнають повторюваних циклічних навантажень, і цей знос може зрештою збільшити люфт і знизити точність позиціонування. Несправність мастила Проблеми з системою передач є основною причиною передчасного зносу, оскільки недостатня кількість мастила або мастила зі зниженим вмістом збільшує тертя та нагрів у точках зачеплення шестерні та на опорних поверхнях. Симптоми шуму та вібрації коробки передач часто вказують на розвиток таких проблем, як знос зубів шестерні, пошкодження підшипників або збій мастила, і моніторинг цих симптомів може допомогти виявити проблеми до того, як станеться збій. Невідповідність планетарних передач через помилку встановлення чи прогин вала під навантаженням може спричинити нерівномірний розподіл навантаження на планетарні шестерні та прискорити зношування окремих зубів. Ситуації пошкодження коробки передач через перевантаження виникають, коли вимоги до крутного моменту перевищують номінальну потужність агрегату, що може призвести до поломки зубів, поломки підшипників або деформації водила у важких випадках.

Як правильно вибрати планетарну коробку передач?

Вибір правильної планетарної коробки передач вимагає відповідності кількох технічних параметрів конкретним вимогам застосування, а не вибору лише на основі розміру чи вартості.

Методичний процес вибору зазвичай починається з визначення необхідного вихідного крутного моменту та швидкості, потім звуження варіантів передавальних відносин і, нарешті, підтвердження відповідності монтажної конфігурації та екологічного рейтингу встановленню. Пропуск будь-якого з цих кроків збільшує ризик вибору коробки передач, яка є заниженою для пікових навантажень або не відповідає діапазону обертів приводного двигуна.

Який майбутній тренд технології планетарних коробок передач?

Технологія планетарних коробок передач продовжує розвиватися разом із ширшими тенденціями автоматизації, точного виробництва та розробки матеріалів.

Компактні автоматизовані приводи все більше інтегрують двигун, коробку передач і електроніку керування в одному корпусі, зменшуючи складність монтажу, зберігаючи переваги щільності крутного моменту планетарних конструкцій. Системи інтелектуального контролю стану коробки передач використовують вбудовані датчики для відстеження вібрації, температури та стану мастила, що дозволяє командам технічного обслуговування виявляти проблеми, що розвиваються, перш ніж вони спричинять незапланований простой. Конструкція зубчастих передач із низьким рівнем шуму стає все більш пріоритетним, оскільки автоматизоване обладнання переміщується в середовища, де працюють люди, що сприяє вдосконаленню конструкції профілю зубів і точності виробництва. Удосконалена техніка редуктора з матеріалами, включаючи покращений вибір сплаву та обробку поверхні, подовжує термін служби шестерні та дозволяє отримати більш високий крутний момент у тій самій фізичній зоні. Разом ці розробки вказують на планетарні коробки передач, які є більш інтелектуальними, більш компактними та краще відповідають вимогам сучасних автоматизованих систем.

FAQ

Що таке планетарний редуктор?

Планетарна коробка передач — це редукторний механізм, побудований навколо центральної сонячної шестерні, орбітальних планетарних шестерень і зовнішнього вінця, розроблений для передачі високого крутного моменту в компактному корпусі.

Для чого використовується планетарний редуктор?

Планетарна коробка передач використовується для зменшення швидкості та збільшення крутного моменту між двигуном і приводним обладнанням, зазвичай у робототехніці, промисловій автоматизації, автомобільних трансмісіях і важкій техніці.

Як працює планетарна система передач?

Планетарна зубчаста передача працює за допомогою планетарних шестерень, які одночасно зачіпаються з центральною сонячною шестернею та зовнішньою зубчастою шестернею, при цьому водило, сонячна шестерня або зубчастий зубчастий вінець виступають вхідним, вихідним або фіксованим елементом залежно від конфігурації.

Які переваги має планетарний редуктор?

Переваги планетарної коробки передач включають високу щільність крутного моменту, компактний розмір відносно потужності крутного моменту, коаксіальне центрування валу та розподіл навантаження між кількома зубчастими зачепленнями.

Планетарний або черв'ячний редуктор, що краще?

Ні те, ні інше не є універсальним кращим, оскільки планетарні редуктори, як правило, забезпечують більш високу ефективність і щільність крутного моменту, тоді як черв’ячні редуктори забезпечують самоблокування, що корисно в конкретних додатках утримання.

Скільки служить планетарна коробка передач?

Термін служби планетарної коробки передач залежить від таких факторів, як умови навантаження, підтримка мастила та центрування, причому належним чином технічне обслуговування блоків зазвичай забезпечує тривалий термін служби за номінальних умов.
