Редуктори планетарних передач: дизайн, програми та посібник з вибору

Як a Редуктор планетарних передач Робота?

Редуктори планетарних передач, також відомі як епіциклічні системи передач, складаються з трьох основних компонентів: сонячне передач, планета -передачі та кільцеву передачу. Сонячна передача сидить у центрі, тоді як декілька передач планети обертаються навколо нього, все це закрито в редакторі. Ця компактна композиція забезпечує кілька переваг перед традиційними системами передач.

• Сонячна передача служить входом, як правило, підключена до валу двигуна
• Planet Gears сітчасті одночасно з передачами сонця, і кільце
• Перевізник, який утримує планету, діє як вихід
• Кільцева передача можна виправити, служити входом або виводом залежно від конфігурації

Порівняно з паралельними редукторами валів, Редуктори планетарних передач Запропонуйте більш високу щільність крутного моменту, кращий розподіл навантаження та більш компактні розміри. Навантаження ділиться між множинними передачами планети, що забезпечує більшу потужність крутного моменту в меншій упаковці.

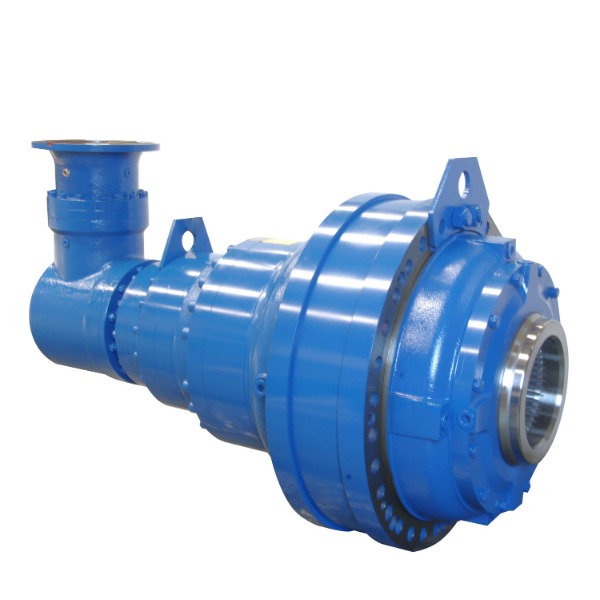

Фланцевий вхідний кут прямий кут великий вихідний крутний момент планетарна коробка передач з двигуном

Переваги планетарних передач

Унікальна архітектура планетарних передач забезпечує кілька переваг продуктивності:

• Висока щільність крутного моменту: Множинні передачі планет поділяють навантаження, що дозволяє більше крутного моменту в меншому просторі
• Компактний дизайн: Концентричне розташування призводить до меншого сліду
• Висока ефективність: Зазвичай 95-98% на етап через розщеплення потужності
• Відмінна жорсткість: Кілька контактних точок забезпечують жорсткість
• Низька вібрація: Збалансовані сили зменшують вібрацію та шум

Вибір права Співвідношення планетарної коробки передач Для вашої заявки

Вибір належного співвідношення передач має вирішальне значення для оптимальної продуктивності. Співвідношення визначає зв’язок між вхідною швидкістю та вихідним моментом. Загальні співвідношення коливаються від 3: 1 до 100: 1 для одноступеневих конструкцій, при цьому багатоступеневі одиниці пропонують співвідношення до 10 000: 1.

Фактори, що впливають на вибір співвідношення

Кілька міркувань впливають на ідеал Співвідношення планетарної коробки передач Для програми:

• Необхідна вихідна швидкість та крутний момент
• Наявна вхідна потужність та швидкість
• Динамічні вимоги до відповіді
• Цілі ефективності
• Фізичні обмеження простору

Таблиця порівняння співвідношення

Поради щодо технічного обслуговування для Редуктор планетарних передачs у промислових додатках

Правильне обслуговування значно продовжує термін служби Редуктори планетарних передач in industrial applications . Ці системи часто працюють в вимогливих умовах, роблячи регулярний догляд необхідним.

Звичайні процедури обслуговування

Комплексна програма технічного обслуговування повинна включати:

• Регулярні перевіри та зміни змащування
• Моніторинг вібрації
• Теплові перевірки
• Перевірка крутного моменту
• Перевірка цілісності ущільнення

Загальні режими відмови та профілактика

Розуміння типових механізмів відмови допомагає запобігти простою:

Порівняння Редуктор планетарних передач проти гармонічного приводу Технології

Вибираючи системи точного зменшення, інженери часто порівнюють Редуктор планетарних передач проти гармонічного приводу рішення. Кожна технологія має чіткі характеристики, що підходять для різних застосувань.

Порівняння продуктивності

Ключові відмінності між двома технологіями:

• Люфт: Гармонічні накопичувачі пропонують поблизу нульового зворотного зв'язку, тоді як планетарні системи зазвичай мають 1-10 дуг-мін
• Жорсткість: Планетарні передачі забезпечують більш високу жорсткість кручення
• Ефективність: Планетарні системи, як правило, більш ефективні (95-98% проти 80-90%)
• Розмір: Гармонічні накопичувачі можуть бути більш компактними для еквівалентних співвідношень

Придатність застосування

Розуміння Реакція в системах планетарних передач

Реакція в системах планетарних передач відноситься до незначного руху між зубчастими зубами, коли змінюється напрямок. Хоча деякий реакція неминуча, надмірна кількість може спричинити помилки позиціонування та вібрацію.

Причини реакції

Кілька факторів сприяють люфті системи:

• Виробничі допуски
• Застереження зубів передач
• Несуть зазор
• Варіації складання
• Носити з часом

Мінімізація реакцій у точності додатків

Методи зменшення реакції включають:

Вибір Висока точність планетарних коробки передач для робототехніки

Робототехнічні програми вимагають Висока точність планетарних коробки передач Це поєднує точність, жорсткість та компактні розміри. Ці системи часто повинні обробляти динамічні навантаження, зберігаючи повторюваність позиціонування.

Ключові критерії вибору для робототехніки

Важливі міркування при визначенні коробки передач для робототехнічних додатків:

• Торсіональна жорсткість
• Технічні характеристики
• Ефективність на швидкості роботи
• Вага та інерція
• Екологічна ущільнювача

Вимоги до продуктивності за типом роботів
