Професійний посібник із вибору планетарних редукторів: технічна архітектура, порівняння продуктивності та промислове застосування

Провівши більше десяти років, працюючи над проектами планетарних редукторів у SGR, я помітив, що клієнти в широкому спектрі галузей — від промислової автоматизації до загального машинобудування — постійно піднімають конкретне запитання: як професійно вибрати планетарний редуктор ?

Це чудове запитання. Вибір редуктора безпосередньо впливає на продуктивність, ефективність, надійність, термін служби та навіть безпеку всієї механічної системи. Неправильний або неправильно підібраний редуктор може в кращому випадку призвести до нестабільної роботи обладнання, підвищеного енергоспоживання і частого обслуговування.

У гіршому випадку це може призвести до збою трансмісії, простою виробництва, інцидентів безпеки та значних економічних втрат. У цій статті, спираючись на більш ніж десятирічний досвід роботи та технічну підтримку, я запропоную структурований професійний підхід до вибору планетарних редукторів — від фундаментальних принципів до реальних застосувань.

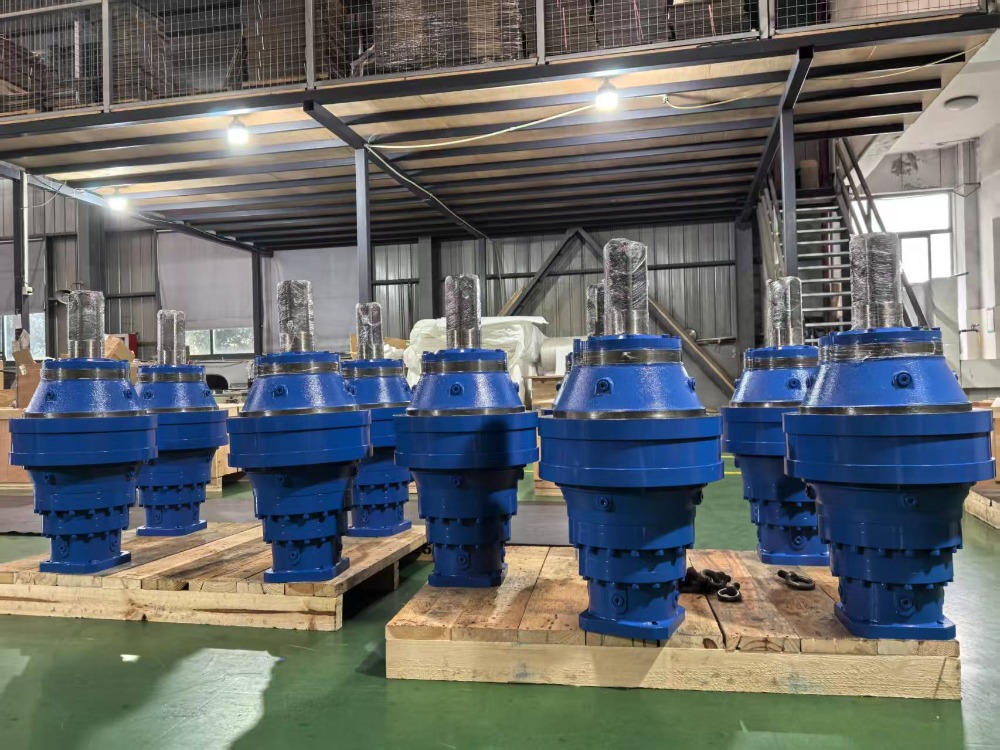

Вступ до технології планетарного редуктора

Планетарний редуктор отримав свою назву через структурну схожість із сонячною системою: центральна сонячна шестерня, кілька планетарних шестерень, встановлених на обертовому ведучому пристрої, і зовнішнє зубчасте колесо, яке входить у зачеплення з усіма планетами одночасно. Ця коаксіальна конструкція з кількома сітками дозволяє розподіляти крутний момент між кількома контактними точками, що забезпечує виняткову здатність розподіляти навантаження.

Основні переваги:

• Високий крутний момент: забезпечує високий вихідний крутний момент у компактному корпусі.
• Низький люфт: критично важливий для точного позиціонування (наприклад, робототехніка, ЧПУ).
• Висока жорсткість на кручення: мінімізує прогин під навантаженням.
• Плавна, тиха робота: завдяки збалансованому розподілу сили.
• Висока ефективність: зазвичай 95–98%, що зменшує витрати енергії.

Сучасні планетарні редуктори доступні в одно-, дво- або триступеневих конфігураціях з передавальним числом від 3:1 до понад 500:1. Вони широко використовуються в сервосистемах, мобільному обладнанні, конвеєрах і системах відновлюваної енергії, де важливі надійність, точність і обмеження простору.

Планетарні редуктори проти інших редукторів: аналіз технічних характеристик

Не всі редуктори однакові. Вибір правильного типу залежить від пріоритетів програми.

Нижче наведено порівняльний огляд:

Висновок: Планетарні редуктори пропонують найкращий баланс ефективності, компактності, точності та довговічності для більшості промислових застосувань, що робить їх найкращим рішенням для систем із сервоприводом і динамічних систем.

Критичні характеристики та критерії вибору

Вибір правильного планетарного редуктора вимагає систематичної оцінки як експлуатаційних вимог, так і технічних параметрів:

a) Вимоги до навантаження та крутного моменту

• Розрахувати безперервний крутний момент і пік (прискорення/запуск) крутний момент.
• Застосовуйте коефіцієнт безпеки (зазвичай 1,5–2,0 для динамічних або ударних навантажень).

б) Коефіцієнт зменшення

• Одностадійний: 3–10:1; Двоступенева: 15–100:1; Триступеневий: до 500:1.

c) Люфт і прецизійний клас

• Стандарт (≤15 кутових хвилин): конвеєри, змішувачі, загальне обладнання.
• Точність (≤5 кутових хвилин, до 1 кутових хвилин): робототехніка, медичне обладнання, напівпровідникове обладнання.

d) Монтаж та інтеграція

• Опції: фланцеве кріплення, порожнистий вал, вхід/вихід вала або пряме з’єднання двигуна (IEC B5/B14).
• Конструкції порожнистих валів спрощують інтеграцію з приводними валами (наприклад, конвеєрними роликами).

д) Умови навколишнього середовища

• Рейтинг IP: IP65/IP66 для зовнішнього середовища, миття або запиленого середовища.
• Мастило: мастило для легких умов експлуатації; масляна ванна або примусове змащування для безперервних великих навантажень.
• Матеріал: нержавіюча сталь або корпуси з покриттям для корозійних умов (харчових, морських, хімічних).

f) Додаткові функції

• Інтегровані гальма (для вертикальних осей), кодери, обмежувачі крутного моменту або механізми запобігання люфту можуть бути необхідними.
• Завжди перевіряйте сумісність із вашою маркою двигуна та зверніться до робочого циклу виробника, щоб уникнути теплового перевантаження.

Передові застосування в сучасній промисловості

Планетарні редуктори забезпечують інновації в різних секторах:

• Промислова автоматизація: живлення 6-осьових з’єднань роботів і систем дельта-підбирання та встановлення, де потрібна повторюваність <0,1 мм.
• Відновлювана енергія: керування сонячними трекерами з терміном служби 25 років і керування змінними вітровими навантаженнями в турбінах середнього розміру.
• Мобільна техніка: використовується в поворотних приводах екскаваторів і тягових агрегатах AGV для високої стійкості до ударного навантаження.
• Транспортування матеріалів: стрічкові конвеєри та автоматизовані системи зберігання відрізняються високою ефективністю та компактним дизайном.
• Морські та екологічні судна: від туристичних човнів до річкових очисних суден, планетарні приводи забезпечують тихий, надійний рух і роботу лебідки.
• Нові галузі: електричне наземне допоміжне обладнання, шахтні навантажувачі з акумуляторним живленням і екзоскелети, які можна носити, все більше покладаються на легкі планетарні системи з високою щільністю потужності.

Вибір планетарного редуктора не є товарним рішенням, це стратегічний інженерний вибір. Як людина, яка підтримувала тисячі додатків у SGR, я на власні очі бачив, як правильний редуктор підвищує продуктивність, а неправильний стає вузьким місцем. Розуміючи технологію, об’єктивно порівнюючи альтернативи та узгоджуючи характеристики з вимогами реального світу, інженери можуть забезпечити оптимальну продуктивність системи, довговічність і загальну вартість володіння. В епоху автоматизації, електрифікації та інтелектуального виробництва оволодіти вибором редуктора більше не є необов’язковим — це важливо. (Автор, SGR, Енджі Чжан)

Посилання:

Промислова передача та транспортування, Видавнича компанія «Транскон».

Технічні книги ... вибір, Інститут Пратта. Бібліотека

Промислове будівництво, Видавнича компанія McGraw-Hill
