Секрети виготовлення коробок передач

Як менеджер із продуктів у SGR, відомій китайській компанії з виробництва коробок передач із понад 15-річним досвідом у системах зубчастих передач, я був свідком того, як ретельна інженерна робота перетворює необроблену сталь у критично важливі рішення для енергетики.

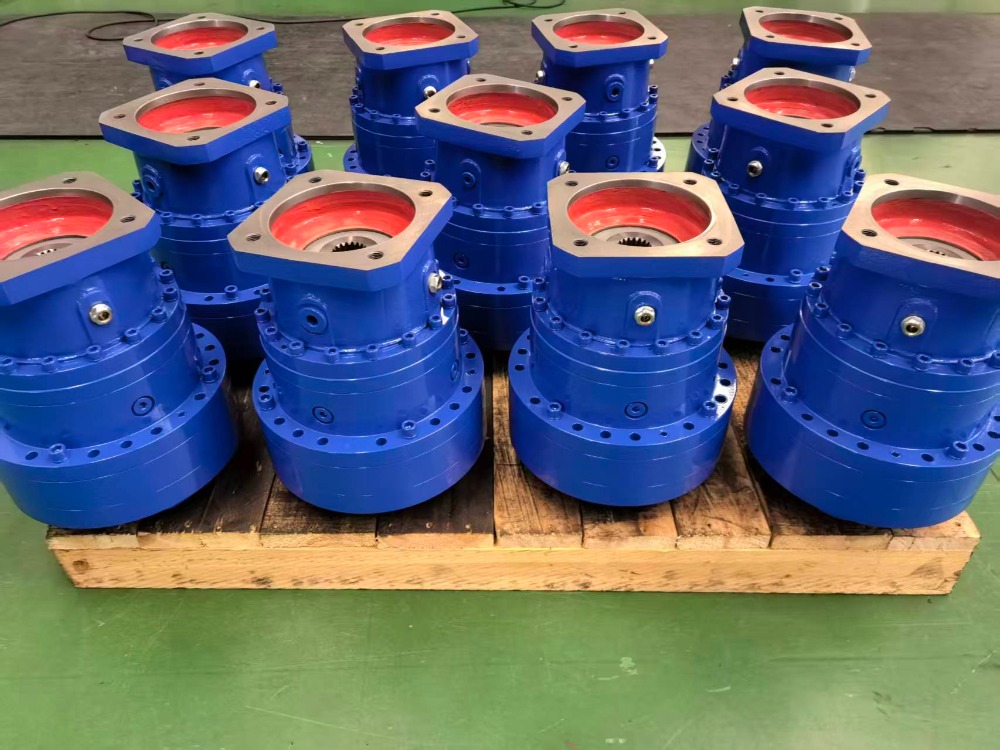

Наші планетарні редуктори серії N, які включають сотні моделей, користуються довірою в таких вимогливих галузях, як інженерне обладнання, гірничодобувна промисловість, морські допоміжні системи, металургія, обробка гуми та текстильний друк.

Але те, що справді відрізняє SGR, — це не просто масштаб — це суворість, вбудована в кожен етап виробництва. Від вибору матеріалу до остаточної перевірки виробництво коробок передач — це симфонія металургії, точної обробки та контролю якості. Тут ми розкриваємо основні секрети надійних, високопродуктивних планетарних редукторів SGR.

Вибір сировини: основа довговічності

Подорож починається задовго до обробки — із правильною сталлю. Для таких важливих компонентів, як сонячна шестерня, сателліт і внутрішня зубчаста шестерня, SGR використовує виключно високоякісні леговані конструкційні сталі, такі як 20CrMnTi. Цей матеріал має надзвичайну загартовуваність і втомну міцність, необхідні для витримування циклічних навантажень і ударів, поширених у важких промислових середовищах. Кожна партія піддається спектральному аналізу та ультразвуковому контролю після прибуття, що гарантує відсутність внутрішніх дефектів. Тому що в системах з високим крутним моментом навіть мікроскопічні домішки можуть призвести до передчасної поломки. У SGR ми віримо: продуктивність починається на молекулярному рівні.

Груба термічна обробка: міцність на формування

Після перевірки необроблені заготовки піддаються точному куванню для вирівнювання потоку зерна та підвищення механічної цілісності. Після цього виконується чорнове токарне та фрезерне оброблення на центрах з ЧПК для досягнення наближених до чистоти форм, зберігаючи оптимальну структуру матеріалу під час підготовки до термічної обробки.

Справжнє перетворення відбувається під час термічної обробки. Компоненти піддаються цементації та гарту в контрольованій атмосфері з подальшим низькотемпературним відпуском. Цей процес забезпечує загартовану поверхню (HRC 58–62) для стійкості до зношування, зберігаючи при цьому міцну, пластичну серцевину, яка поглинає удари без розтріскування. Цей профіль з подвійними властивостями не підлягає обговоренню в таких застосуваннях, як шахтні конвеєри або морські лебідки, де раптові стрибки навантаження є звичайною справою. Багатокамерні лінії термічної обробки SGR забезпечують точність вуглецевого потенціалу в межах ±0,05%, мінімізуючи спотворення та максимізуючи узгодженість.

Фінішна обробка: де мікрони визначають досконалість

Після термічної обробки деталі переходять у фазу високоточної обробки — серце вдосконалення коробки передач. Зубчасті колеса шліфуються на передових верстатах для шліфування профілю з ЧПК, що забезпечує точність зубів до AGMA 12. Це забезпечує гладке зачеплення, мінімальну помилку передачі та рівень шуму нижче 85 дБ — навіть при повному навантаженні.

Крім того, SGR оснащено чотиривісним шліфувальним верстатом із ЧПК зі складною поверхнею, здатним обробляти не лише стандартні евольвентні зубчасті колеса, але й складні геометрії, такі як тороїдальні черв’ячні профілі. Ця універсальність дозволяє нам підтримувати геометричну точність у всьому асортименті нашої продукції, від компактних пристроїв N200 до масивних моделей N885 з номінальним моментом до 540 000 Н·м. Така точність напряму призводить до вищої ефективності (>96%), зниження вібрації та подовження терміну служби — ключових відмінностей на ринках, де простої коштують тисячі за годину.

Збірка та остаточна перевірка: інженерна впевненість у кожній одиниці

Збірка відбувається в цеху з клімат-контролем, де технічні спеціалісти дотримуються стандартних робочих інструкцій для встановлення підшипників, ущільнень і валів. Критичні параметри, такі як попередній натяг підшипника люфту та концентричність, контролюються в режимі реального часу за допомогою цифрових датчиків крутного моменту та переміщення. Але збірка — це лише половина справи. Кожен редуктор серії N проходить суворе тестування продуктивності перед відправкою:

Обкатка без навантаження: перевірка плавності обертання та базового шуму.

Випробування на витривалість при повному навантаженні: імітує реальні умови для перевірки підвищення температури, ефективності та вібрації.

Перевірка розмірів: координатно-вимірювальні машини (CMM) підтверджують важливі монтажні та вирівнювальні розміри.

Перевірка цілісності ущільнення: забезпечує нульовий витік під час термічного циклу.

Сертифікацію та упаковку отримують лише одиниці, які відповідають усім критеріям. Кожна коробка передач позначена унікальним QR-кодом, що забезпечує відстеження повного життєвого циклу — від сталеливарного заводу до місця кінцевого користувача.

У SGR ми не просто виробляємо коробки передач; ми інженер довіряємо. Наші планетарні редуктори серії N досягають успіху не завдяки одному прориву, а завдяки дисциплінованому виконанню в кожній ланці ланцюжка створення вартості — від матеріалознавства до остаточної перевірки.

В епоху, коли «досить добре» більше не є прийнятним, SGR залишається непохитним у забезпеченні якісної заміни імпорту з локальною підтримкою, модульною гнучкістю та перевіреною довговічністю. Наші коробки передач працюють тихо, ефективно та надійно, незалежно від того, чи працюють вони з тунелебурильною машиною чи палубним краном, тому що у важкій промисловості немає другого шансу. Це справжній секрет виробництва коробок передач: точність не є обов’язковою — це все. (Автор, SGR, Енджі Чжан)
