Різниця між коаксіальним і прямокутним планетарним редуктором

Планетарні редуктори являють собою одне з найбільш ефективних і компактних рішень для передачі енергії в промислових машинах. Розуміння фундаментальних відмінностей між коаксіальною та прямокутною конфігураціями має вирішальне значення для вибору оптимальної системи для конкретних застосувань. Цей вичерпний посібник досліджує принципи роботи обох дизайнів, характеристики продуктивності та ідеальні випадки використання, підкреслюючи, як спеціалізовані виробники люблять Shanghai SGR Heavy Industry Machinery Co., Ltd. використовувати передову техніку для надання високопродуктивних рішень.

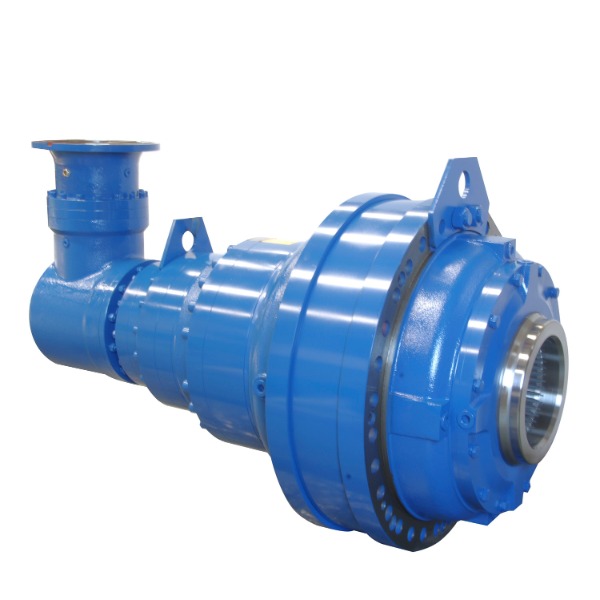

Планетарна коробка передач із двигуном із вхідним фланцем під прямим кутом із великим крутним моментом

Розуміння основ планетарної коробки передач

Перш ніж досліджувати конкретні конфігурації, важливо зрозуміти основні принципи, які роблять планетарні редукторні системи винятково ефективними в багатьох галузях промисловості. Планетарна коробка передач, також відома як епіциклічна коробка передач, має центральну сонячну шестерню, кілька планетарних шестерень, встановлених на водилі, і зовнішню коронну шестерню, яка зачеплюється з планетарними колесами. Таке розташування створює кілька шляхів живлення, розподіляючи навантаження між кількома контактними точками для виняткової щільності крутного моменту та ефективності.

• Компактна передача потужності з високим співвідношенням крутного моменту до ваги
• Кілька шляхів живлення, які розподіляють навантаження між декількома сітками передач
• Висока ефективність завдяки мінімальному тертю ковзання
• Можливості точного позиціонування з мінімальним люфтом
• Чудове поглинання ударного навантаження завдяки розподілу навантаження

Основні компоненти та їх функції

Кожна планетарна редукторна система складається з кількох важливих компонентів, які злагоджено працюють для ефективної передачі потужності. Сонячна шестерня служить центральним вхідним компонентом, тоді як планетарні шестерні обертаються навколо неї та одночасно зачіпаються як із сонячною, так і з коронною шестернями. Вузол водила планети з’єднує планети та забезпечує вихід у більшості стандартних конфігурацій, хоча різні компонування можуть створювати різні співвідношення швидкостей і напрямків.

• Сонячна передача: центральний компонент, який отримує вхідну потужність
• Планетарні шестерні: зазвичай три або більше шестерні, які обертаються навколо сонячної шестерні
• Планетарне кріплення: структурний компонент, який утримує планетарні шестерні в потрібному положенні
• Кінцева шестерня: зовнішня шестерня з внутрішніми зубами, яка охоплює систему
• Механізм виведення: залежить від конфігурації (носій, кільце або сонце)

Коаксіальні планетарні редуктори: конструкція та застосування

Коаксіальні планетарні коробки передач мають вхідний і вихідний вали, вирівняні вздовж однієї осі обертання, створюючи прямий шлях передачі потужності з винятковою ефективністю. Ця конфігурація особливо цінується в програмах, де обмеження простору та простота вирівнювання є основними міркуваннями. Притаманна коаксіальним конструкціям симетрія сприяє збалансованому розподілу навантаження та мінімальній вібрації, що робить їх ідеальними для точних застосувань.

• Вхідний і вихідний вали мають одну вісь обертання
• Виняткова ефективність (часто 97% або вище на ступінь)
• Компактні радіальні розміри з високою питомою потужністю
• Мінімальна вібрація і утворення шуму
• Спрощені процедури монтажу та вирівнювання

Експлуатаційні характеристики коаксіальних конструкцій

Переваги продуктивності коаксіальних планетарних редукторів роблять їх придатними для вимогливих застосувань у різних галузях промисловості. Їх висока ефективність пояснюється мінімальними втратами потужності через зубчасті сітки, а їх компактний форм-фактор дозволяє інтегрувати їх у обмежений простір. Збалансована природа планетарних систем природним чином зменшує вібрацію, сприяючи подовженню терміну служби компонентів і покращенню стабільності роботи.

Прямокутні планетарні редуктори: конструкція та застосування

Прямокутні планетарні редуктори містять конічну зубчасту передачу, яка перенаправляє передачу потужності на 90 градусів, створюючи універсальні рішення для додатків із перпендикулярними вимогами до входу та виходу. Ця конфігурація поєднує в собі надійність планетарної передачі з гнучкістю напряму конічних передач, пропонуючи унікальні переваги в оптимізації компонування обладнання. The прямокутний планетарний редуктор Конструкція особливо вигідна, коли первинний двигун повинен бути розташований паралельно веденому компоненту.

• Передача потужності на 90 градусів між входом і виходом
• Конфігурація, що економить простір, для певного компонування обладнання
• Поєднання технологій планетарної та конічної передач
• Відмінна гнучкість монтажу в обмеженому просторі
• Доступний у різних вихідних конфігураціях (суцільний вал, порожнистий вал)

Експлуатаційні характеристики прямокутних конструкцій

Прямокутні планетарні редуктори забезпечують унікальні робочі характеристики, що робить їх незамінними в конкретних сферах застосування. Включення ступіні конічного зубчастого колеса вводить інші аспекти ефективності, забезпечуючи безцінну гнучкість у напрямку. Розуміння цих параметрів продуктивності має важливе значення для правильного проектування та вибору додатків.

Порівняльний аналіз: коаксіальні та прямокутні планетарні редуктори

Вибір між коаксіальним і прямокутним планетарним редуктором вимагає ретельного розгляду вимог застосування, просторових обмежень і пріоритетів продуктивності. Кожна конфігурація має певні переваги, завдяки яким вона краще підходить для конкретних сценаріїв. У цьому порівняльному аналізі розглядаються критичні відмінності, щоб отримати інформацію для процесу відбору.

• Відмінності розташування валів та їх вплив на конструкцію машини
• Порівняння ефективності в робочих діапазонах
• Щільність крутного моменту та можливості передачі потужності
• Специфічні переваги та обмеження програми
• Розгляд вартості протягом усього життєвого циклу обладнання

Порівняння ККД і передачі потужності

Ефективність є однією з найважливіших відмінностей між коаксіальними та кутовими планетарними коробками передач. Прямий шлях живлення коаксіальних конструкцій мінімізує втрати енергії, тоді як прямокутові конфігурації відчувають додаткові втрати на з’єднанні конічних передач. Ця різниця в ефективності стає все більш важливою в системах із високим циклом, де споживання енергії значно впливає на експлуатаційні витрати.

Рекомендації щодо вибору для конкретної програми

Оптимальний вибір між коаксіальними та прямокутними планетарними редукторами значною мірою залежить від конкретних вимог і обмежень застосування. Коаксіальні конструкції зазвичай найкращі в додатках, що вимагають максимальної ефективності та прямої передачі енергії, тоді як конфігурації під прямим кутом вирішують специфічні просторові проблеми. Розуміння цих інструкцій із застосування гарантує правильний вибір коробки передач для тривалої надійності та продуктивності.

• Коаксіальний переважний для: вимог до високої ефективності, застосування прямого приводу
• Прямий кут кращий для: компонування з обмеженим простором, передача потужності 90°
• Обидві конфігурації підходять для: застосування з високим крутним моментом, точного позиціонування
• Особливі зауваження щодо: суворих умов, доступності обслуговування
• Фактори вартості життєвого циклу: початкові інвестиції проти операційної ефективності

Передова техніка в сучасних системах планетарних передач

Сучасний дизайн планетарної коробки передач включає в себе передові інженерні принципи та технології виробництва для досягнення безпрецедентного рівня продуктивності. Компанії, як Shanghai SGR Heavy Industry Machinery Co., Ltd. використовувати складні системи оптимізації дизайну та точне виробниче обладнання для виробництва коробок передач, які відповідають суворим галузевим стандартам. Їхня дослідницька група, що складається з докторів наук і старших інженерів, розробила спеціалізовані системи, включаючи Планетарний редуктор і система оптимізації проектування черв'ячної передачі Planar Double-Enveloping.

• Розширена оптимізація профілю зуба для розподілу навантаження
• Точне виробництво з ЧПК
• Комплексне тестування за допомогою систем тестування потужності та ефективності
• Інноваційні матеріали та процеси термообробки
• Інтегровані системи проектування, виробництва та технічного обслуговування

Інновації в малошумній конструкції планетарної коробки передач

Зменшення шуму є суттєвим акцентом у розробці сучасної планетарної коробки передач, особливо тому, що в промисловості впроваджуються суворіші стандарти на робочому місці та екологічні стандарти. Передові інженерні підходи включають оптимізовані модифікації зубів, точні виробничі допуски та спеціальні методи гасіння вібрації. Погоня за малошумний планетарний редуктор рішень стала конкурентоспроможною диференціацією серед провідних виробників.

• Точне шліфування зубів шестерень для оптимальних характеристик зачеплення
• Сучасні методи вибору та монтажу підшипників
• Оптимізація конструкції корпусу для гасіння вібрації
• Розробка системи змащення для зниження шуму
• Комплексне тестування за допомогою акустичного вимірювального обладнання

Вибір правильного планетарного редуктора для вашого застосування

Правильний вибір планетарної коробки передач вимагає систематичного оцінювання багатьох технічних параметрів і робочих міркувань. Окрім основного рішення щодо коаксіального чи прямокутного, інженери повинні враховувати вимоги до крутного моменту, співвідношення швидкостей, умови навколишнього середовища та очікування життєвого циклу. Ця структура вибору допомагає визначити оптимальну конфігурацію, уникаючи типових пасток у специфікаціях коробки передач.

• Комплексна оцінка вимог до крутного моменту та швидкості
• Аналіз монтажних і просторових обмежень
• Оцінка факторів зовнішнього середовища та робочого циклу
• Врахування вимог до обслуговування та доступності
• Аналіз загальної вартості володіння понад початкову ціну покупки

Розробка технічного завдання

Створення вичерпних технічних специфікацій є критичним кроком у процесі вибору планетарної коробки передач. Чітко визначені специфікації гарантують, що вибрана коробка передач буде працювати надійно протягом усього передбаченого терміну служби, відповідаючи всім вимогам застосування. Цей процес повинен охоплювати як параметри продуктивності, так і фізичні характеристики.

FAQ

Який типовий термін служби планетарної коробки передач?

Термін служби планетарної коробки передач суттєво залежить від умов застосування, практики технічного обслуговування та характеристик навантаження. За належних умов експлуатації та відповідного технічного обслуговування високоякісні планетарні редуктори зазвичай мають термін служби 20 000 годин. Критичні фактори, що впливають на довговічність, включають правильне змащення, робочі температури в межах проектних обмежень, уникнення ударних навантажень, що перевищують номінальну потужність, і точність центрування. Виробникам подобається Shanghai SGR Heavy Industry Machinery Co., Ltd. розробити свої коробки передач для подовження терміну служби завдяки міцній конструкції, преміальним матеріалам і точному виготовленню.

Як планетарна коробка передач досягає високої щільності крутного моменту?

Планетарні коробки передач досягають виняткової щільності крутного моменту завдяки своїй унікальній архітектурі розподілу потужності. На відміну від звичайних передач, які передають потужність через одну зубчасту передачу, планетарні системи розподіляють крутний момент між декількома планетарними передачами одночасно. Такий розподіл навантаження забезпечує створення більш компактних конструкцій при більш високих значеннях крутного моменту. Крім того, коаксіальне розташування створює збалансований розподіл сил, який мінімізує навантаження на підшипники та напругу корпусу, що додатково сприяє компактним розмірам. The планетарний редуктор з високим крутним моментом Конфігурація являє собою одне з найбільш економних доступних рішень для передачі електроенергії.

Чи можна використовувати планетарні редуктори у високоточних системах?

Абсолютно. Планетарні редуктори надзвичайно добре підходять для високоточних застосувань, якщо виготовлені з відповідними допусками та точними компонентами. Основні показники точності включають низький люфт (часто нижче 1 кутової хвилини в прецизійних моделях), високу жорсткість на кручення та відмінну позиційну повторюваність. Для застосувань, що вимагають надзвичайної точності, спеціалізовані прецизійний планетарний редуктор конструкції включають такі функції, як попередньо натягнуті підшипники, точні шліфовані шестерні та оптимізовані профілі зубів. Ці характеристики роблять планетарні редуктори ідеальними для робототехніки, аерокосмічної техніки, медичного обладнання та інших застосувань, що вимагають точного контролю руху.

Яке обслуговування потребують планетарні коробки передач?

Планетарні редуктори вимагають відносно мінімального обслуговування порівняно з багатьма іншими компонентами трансмісії, але належний догляд значно подовжує термін служби. Основні дії з технічного обслуговування включають регулярне змащування відповідно до специфікацій виробника, періодичну перевірку цілісності ущільнення та моніторинг незвичайного шуму або підвищення температури. Сучасний обслуговування планетарної коробки передач практики підкреслюють моніторинг на основі стану, а не заміни з фіксованим інтервалом, використовуючи аналіз вібрації, аналіз масла та температурний моніторинг для прогнозування потреб у технічному обслуговуванні до того, як станеться збій.

Як вибрати між рядними та кутовими планетарними коробками передач?

Вибір між рядними (коаксіальними) і прямокутними планетарними редукторами в першу чергу залежить від просторових обмежень і вимог до ефективності у вашому конкретному застосуванні. Коаксіальні конструкції пропонують вищу ефективність і, як правило, більшу щільність крутного моменту, що робить їх ідеальними, коли вирівнювання входу та виходу є простим. Конфігурації під прямим кутом вирішують просторові проблеми, коли основний рушій повинен бути розташований перпендикулярно веденому компоненту, хоча з невеликим компромісом ефективності через додатковий конічний редуктор. Приймаючи це фундаментальне рішення щодо вибору, враховуйте повну структуру системи, доступність для обслуговування та вимоги до ефективності.
