Порівняння характеристик планетарних редукторів і черв'ячних редукторів

Редуктор - це проміжний механізм, який з'єднує джерело живлення і виконавчий механізм, узгоджує швидкість і передає крутний момент. Існує багато типів редукторів, включаючи гармонічні редуктори, редуктори RV, планетарні редуктори , і черв'ячні редуктори.

Серед цих типів редукторів планетарні редуктори та черв’ячні редуктори дуже поширені в механічній трансмісії та промисловій автоматизації та є основною продукцією компанії Shanghai SGR Heavy Industry Machinery Co., Ltd., виробника редукторів із давньою практикою. Маючи понад 15 років досвіду в дослідженнях і розробках і виробництві промислових редукторів, компанія SGR зібрала детальне порівняння між планетарними редукторами та черв’ячними редукторами.

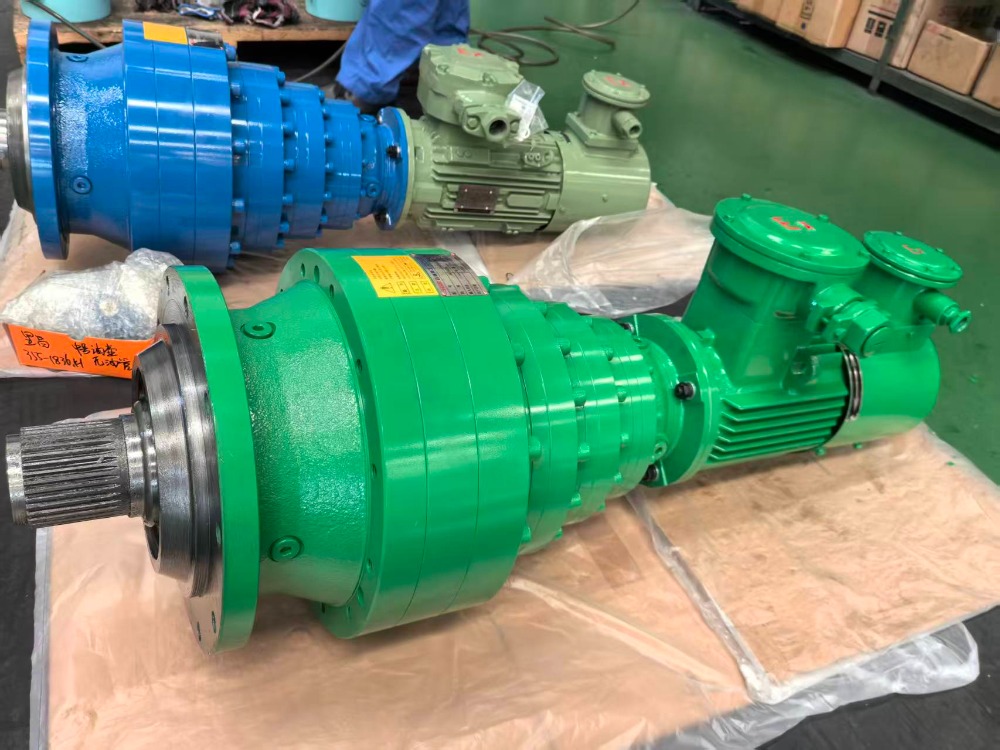

(1) Планетарний редуктор

Планетарний редуктор - це механічний трансмісійний пристрій, що складається з сонячної шестерні, планетарних шестерень, планетарного водила та внутрішнього вінця. Він передає потужність шляхом обертання ряду планетарних шестерень навколо центральної сонячної шестерні, і може досягти значного ефекту посилення крутного моменту у відносно невеликому просторі.

Чотири основні особливості планетарного редуктора:

1. Висока ефективність передачі та компактна структура

Ефективність передачі планетарних редукторів зазвичай перевищує 90%, з низькими втратами енергії та високою ефективністю передачі. У планетарних редукторах використовується система планетарних передач із відносно компактною структурою, що робить їх придатними для сценаріїв застосування з обмеженим простором.

2. Широкий діапазон коефіцієнта передачі та сильна несуча здатність

Планетарні редуктори можуть досягти більшого передавального відношення шляхом комбінування передач різного розміру. Оскільки кілька передач працюють одночасно, планетарні редуктори мають вищу несучу здатність і можуть витримувати більші радіальні та осьові навантаження.

3. Гарна стабільність і точний контроль

Шестерні в планетарному редукторі рівномірно розподілені, а навантаження на кожен компонент збалансовано, що забезпечує кращу стабільність і плавність. В даний час більшість планетарних редукторів використовують конструкцію з низьким люфтом, що зменшує люфт, покращує точність передачі та забезпечує точність і стабільність передачі під час тривалої роботи.

4. Довге життя та широке застосування

Рівномірне зусилля на шестернях і якісний процес виготовлення забезпечують планетарному редуктору тривалий термін служби.

Наприклад, шестерні планетарних редукторів SGR виготовлені з 20CrMnTi, науглерожені та загартовані, а потім відшліфовані. Вони пропонують такі переваги, як розподіл навантаження на багато зубів, стабільну та надійну роботу та високу механічну ефективність. Планетарні редуктори SGR широко використовуються в різних галузях промисловості, включаючи будівельну техніку, морське допоміжне обладнання, гірниче обладнання та обладнання для друку та фарбування текстилю.

（2）Черв'ячний редуктор

Черв'ячний редуктор забезпечує зниження швидкості та посилення крутного моменту між вхідним і вихідним валами через зачеплення черв'ячного колеса і черв'яка. Черв'ячне колесо - це зубчасте колесо зі спіральною формою, а черв'як - це трансмісійний вал, зазвичай у формі спіралі. Це зачеплення між ними надає черв'ячному редуктору його унікальні характеристики передачі.

Чотири основні особливості черв'ячного редуктора:

1. Компактна структура, може досягти великого коефіцієнта зменшення

Черв'ячні редуктори потребують лише черв'ячного колеса та черв'яка, що робить їх відносно компактними. Вони, як правило, мають велике передавальне число в діапазоні від 10:1 до 100:1 або навіть вище, що забезпечує високий вихідний крутний момент і робить їх придатними для застосувань, які вимагають високої вихідної потужності.

2. Унікальне самоблокування

Черв'ячні редуктори мають сильну властивість самоблокування, запобігаючи обертанню черв'яка шляхом зворотного приводу черв'ячного колеса. Це підвищує безпеку та робить їх дуже корисними в застосуваннях, де необхідно запобігти вільному падінню вантажу. Функція самоблокування також зменшує кількість нещасних випадків у механічній та промисловій сферах.

3. Зносостійкий і міцний, тривалий термін служби

Зараз на ринку черв’ячні редуктори зазвичай виготовляються з бронзи або інших зносостійких матеріалів, що забезпечує чудову зносостійкість і довговічність. Ці матеріали підходять для тривалих умов експлуатації під високим навантаженням, подовжуючи термін служби черв'ячного редуктора.

Крім того, черв'ячна передача в черв'ячному редукторі зазвичай використовує евольвентний профіль зуба. Ця конструкція забезпечує більш плавне зчеплення між черв’яком і черв’ячним колесом, зменшуючи удари та вібрацію, тим самим покращуючи ефективність трансмісії та термін служби.

4. Плавна робота та низький рівень шуму

У черв'ячних редукторах зачеплення між черв'ячним колесом і черв'яком дуже гладке, що зменшує шум. Крім того, сучасні черв'ячні редуктори, як правило, виготовляються на верстатах з ЧПК, що забезпечує базову точність розмірів і профілю зуба черв'яка і черв'ячного колеса, а також значно знижує вібрацію і шум під час роботи.

Наприклад, черв’як черв’ячного редуктора SGR виготовлено з 20CrMnTi, цементовано та загартовано, а потім відшліфовано, а черв’ячне колесо виготовлено з високоефективного бронзового сплаву, що забезпечує тривалу зносостійкість, високу ефективність трансмісії та тривалий термін служби.

Порівняно з аналогічними циліндричними черв'ячними парами та черв'ячними зубчастими парами, він пропонує значно покращену вантажопідйомність та ефективність трансмісії. Він також має механічне самоблокування на високих швидкостях, що ефективно підвищує безпеку машин. SGR у співпраці з відповідними університетами проводив систематичні дослідження дизайну, процесу, виробництва, складання та тестування, сподіваючись сприяти розвитку та просуванню цієї інноваційної технології передачі, винайденої китайцями. Монтажні розміри є взаємозамінними з черв’ячними передачами CAVEX® від іноземної компанії, і ключові компоненти трансмісії також можна налаштувати.

（3）Відмінності в сферах застосування двох редукторів

Планетарні редуктори підходять для застосувань, які вимагають високої ефективності трансмісії, точної трансмісії та невеликого передавального числа. Спеціальні сфери застосування та обладнання часто включають: автоматизовані виробничі лінії, екскаватори, крани, гірниче обладнання, вітряні турбіни, обладнання для харчової промисловості, текстильне обладнання, друкарське обладнання тощо.

Черв'ячні редуктори підходять для промислових і механічних галузей, які вимагають великого крутного моменту, сильного самоблокування та великого передавального числа. Спеціальні сфери застосування включають: крани, лебідки, ліфти, підйомні платформи, конвеєрні стрічкові системи, пакувальні машини, харчове обладнання, хімічне обладнання, друкарське обладнання та деякі сільськогосподарські машини.

Планетарні редуктори та черв’ячні редуктори мають свої унікальні переваги та сценарії застосування. У промислових і механічних застосуваннях вибір редуктора в кінцевому підсумку залежить від конкретних потреб застосування та вимог робочого середовища. (Автор, SGR, Енджі Чжан)
