Розуміння черв'ячних редукторів з подвійним охопленням: глибоке занурення в дизайн і застосування

У світі трансмісії потужності досягнення високого крутного моменту та плавної роботи в компактному просторі є постійною інженерною проблемою. Серед різноманітних рішень, черв'ячний редуктор двоохоплювальний виділяється як унікальний і високоефективний дизайн для вимогливих додатків. На відміну від стандартних черв'ячних передач, ця конфігурація забезпечує значно збільшений поверхневий контакт між черв'яком і шестернею, що забезпечує чудову несучу здатність і довговічність. Ця стаття містить всебічне дослідження технології подвійного черв’ячного редуктора, її переваги, ідеальні випадки використання та критичні критерії вибору, щоб допомогти вам зрозуміти її ключову роль у сучасному машинобудуванні.

Що таке подвійний черв'ячний привід?

Черв'ячна передача з подвійним охопленням — це спеціальний тип редукторної системи, де і черв'як (гвинт), і черв'ячна передача (колесо) мають горловину або форму пісочного годинника. Це означає, що черв'як обертається навколо шестерні, і водночас шестерня огортає черв'яка. Ця подвійна охоплююча дія створює набагато більшу площу контакту між сполученими зубами порівняно з одноохоплюючою або циліндричною черв’ячною передачею. Основною перевагою цієї складної конструкції є її здатність передавати винятково високі крутні навантаження без шкоди для компактності, притаманної конструкціям черв’ячних передач. Складна геометрія вимагає точного виготовлення, але винагороджує неперевершеною продуктивністю в суворих умовах.

• Збільшена контактна площа: Конструкція горловини дозволяє кільком зубцям розподіляти навантаження одночасно, різко зменшуючи навантаження на окремі зуби шестерні.
• Точність виробництва: Виробництво цих компонентів потребує вдосконаленого обладнання з ЧПК і суворого контролю якості, щоб забезпечити ідеальну сітку та оптимальну продуктивність.
• Чудовий розподіл навантаження: Навантаження не зосереджується в одній точці, а розподіляється по ширшій поверхні, мінімізуючи знос.

Основні переваги черв'ячних передач з подвійним охопленням

Унікальна геометрія черв'ячний редуктор двоохоплювальний це означає кілька явних експлуатаційних переваг, які роблять його кращим вибором для важких умов експлуатації. Ці коробки передач створені, щоб досягти переваги там, де інші можуть зазнати невдачі, пропонуючи поєднання потужності, надійності та довговічності. Наступні пункти детально описують основні переваги, які відрізняють цю конструкцію коробки передач від аналогів.

• Більший крутний момент: Збільшена площа контакту дозволяє системі справлятися з ударними навантаженнями та підтримувати високий крутний момент більш ефективно, ніж стандартні черв’ячні передачі.
• Підвищена міцність і довговічність: Завдяки зменшеному навантаженню на одиницю площі компоненти менше зношуються, що призводить до довшого терміну експлуатації та зменшення потреб у обслуговуванні.
• Компактна конструкція для високих коефіцієнтів зменшення: Вони забезпечують високі коефіцієнти одноступеневого зменшення у відносно невеликій упаковці, заощаджуючи цінний простір у компонуванні обладнання.
• Тиша робота: Плавне зачеплення з кількома зубами часто призводить до більш тихої та плавної роботи, що є критичним у середовищах, чутливих до шуму.

Порівняння: подвійне обертання проти стандартних черв’ячних передач

Вибираючи коробку передач, важливо розуміти відмінності в продуктивності між подвійною огинальною та стандартною циліндричною черв’ячною передачею. У таблиці нижче наведено основні відмінності, які впливають на придатність застосування.

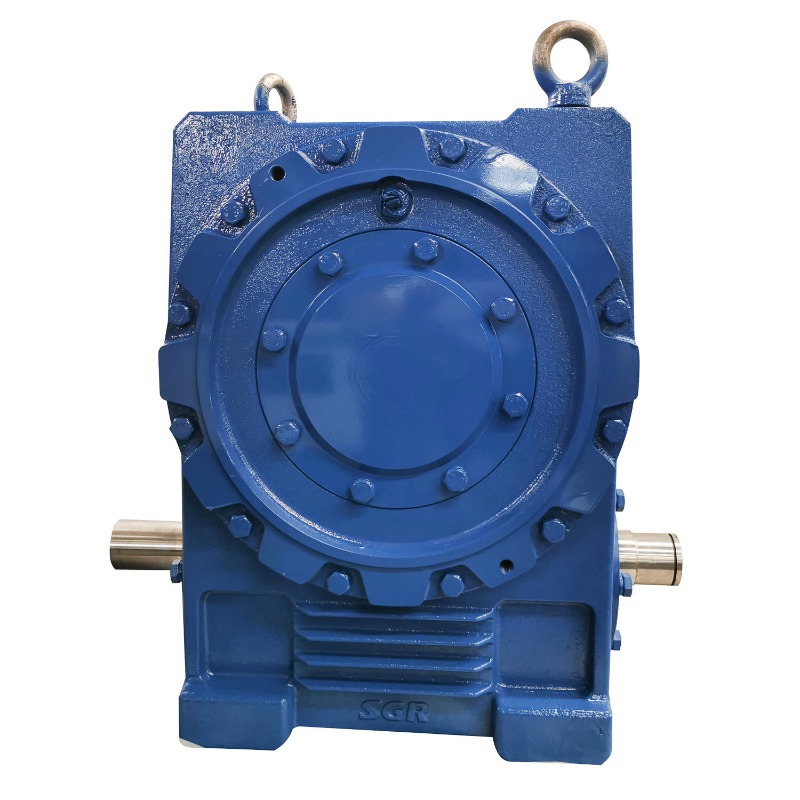

Високоефективний черв'ячний редуктор з подвійним охопленням

Оптимізація продуктивності завдяки подвійному дизайну шестерні

Щоб повністю використати можливості a подвійний охоплюючий дизайн шестерні , слід ретельно враховувати кілька факторів. Оптимізація полягає не лише у виборі коробки передач; мова йде про правильну інтеграцію в систему. Належне вирівнювання, змащування та керування температурою мають першочергове значення для досягнення обіцяної продуктивності та терміну служби. Ігнорування цих аспектів може звести нанівець властиві переваги цієї надійної конструкції.

• Точне вирівнювання: Невідповідність є основною причиною несправності. Ці вузли повинні бути встановлені з особливою обережністю, щоб черв'як і шестерня були ідеально розташовані відносно один одного.
• Передові системи змащення: Високий контакт ковзання генерує тепло. Спеціальна система змащування з високоякісною мастилом з високою в’язкістю є важливою для зменшення тертя, розсіювання тепла та запобігання зносу.
• Тепловий менеджмент: Для тривалої роботи з високим навантаженням можуть знадобитися зовнішні методи охолодження, такі як вентилятори або теплообмінники, щоб підтримувати оптимальні робочі температури.
• Вибір матеріалу: Черв'як зазвичай виготовляється із загартованої сталі, тоді як шестерня часто виготовляється з м'якшого бронзового сплаву для ефективного керування тертям і характеристиками зносу.

Промислове застосування черв'ячних редукторів для важких навантажень

Міцний характер важкі черв'ячні редуктори робить їх незамінними в галузях, де обладнання працює на межі своїх можливостей. Їх здатність забезпечувати величезний крутний момент при компактній площі та витримувати раптові ударні навантаження робить їх наріжним каменем важкої техніки. Від переміщення величезних вантажів у гірничій справі до точного позиціонування в аерокосмічній галузі, ці коробки передач є неоспіваними героями управління рухом.

• Видобуток корисних копалин: Використовується в приводах конвеєрів, дробарках і підйомниках, де надійність під екстремальним навантаженням не підлягає обговоренню.
• Будівельне обладнання: Незамінний для приводів повороту екскаваторів, механізмів повороту кранів і барабанів бетономішалок.
• Обробка матеріалів:
• Металургійні та прокатні стани: Працюють на рольгангах і маніпуляторах, які працюють з розпеченим металом з величезною силою.
• Аерокосмічна промисловість і оборона: Зустрічається в системах запуску ракет і механізмах позиціонування супутників, які вимагають точного руху під високим навантаженням.

Вибір редуктора з високим крутним моментом

Вибір правильного редуктор з високим крутним моментом це критичне рішення, яке впливає на ефективність, вартість і надійність усієї вашої системи. Процес відбору виходить за рамки простого перегляду номінальних значень крутного моменту та передбачає цілісний погляд на вимоги застосування, умови навколишнього середовища та витрати протягом життєвого циклу. Методичний підхід гарантує, що ви отримаєте коробку передач, яка буде не просто адекватною, а оптимальною для ваших конкретних потреб.

• Визначте характеристики навантаження: Проаналізуйте характер навантаження (постійне, змінне, ударне), його величину та необхідний пусковий момент.
• Визначте коефіцієнт зменшення та вихідну швидкість: Обчисліть необхідне співвідношення для досягнення бажаної вихідної швидкості на основі частоти обертання вашого вхідного двигуна.
• Оцініть умови навколишнього середовища: Враховуйте такі фактори, як температура навколишнього середовища, наявність пилу чи вологи та доступний простір для встановлення.
• Оцініть коефіцієнт обслуговування: Завжди вибирайте коробку передач із робочим коефіцієнтом, який враховує потенційні перевантаження та серйозність вашої роботи.
• Розглянемо вартість життєвого циклу: Дивіться далі початкової ціни покупки. Врахуйте очікуване технічне обслуговування, енергоефективність і середні витрати часу.

Ключові технічні характеристики для перегляду

Переглядаючи таблиці даних виробника для a черв'ячний редуктор , зверніть особливу увагу на ці критичні специфікації, щоб забезпечити ідеальну відповідність вашому застосуванню.

FAQ

У чому головна відмінність одинарної та двоохоплюючої черв'ячної передачі?

Принципова відмінність полягає в їх геометрії. У комплекті черв’ячного редуктора з одним охопленням (або циліндричному) тільки черв’ячна шестерня має горловину, щоб частково обертатися навколо циліндричного черв’яка. В а черв'ячний редуктор двоохоплювальний , і черв'як, і шестерня горловинні. Це створює черв’яка у формі пісочного годинника, який обертається навколо шестерні, і шестерню, яка одночасно огортає черв’яка. Це подвійне охоплення призводить до значно більшої площі контакту між зачепленими зубами, що є ключем до його вищої потужності обертання та довговічності порівняно з конструкцією з одинарним охопленням.

Чому черв'ячні редуктори з подвійним охопленням коштують дорожче?

Вища вартість a черв'ячний редуктор двоохоплювальний це безпосередньо пов’язано зі складним виробничим процесом. Геометрію черв’яка та шестерні, яка має форму пісочного годинника, надзвичайно складно створити. Це вимагає спеціального точного обладнання з ЧПК і суворого контролю якості, щоб гарантувати ідеальне зчеплення двох компонентів по великій площі контакту. Додатковий час на обробку, експертиза та процеси перевірки, задіяні у створенні цієї точної сумісної дії, сприяють вищій початковій вартості, ніж стандартні черв’ячні редуктори, хоча це часто виправдовується їх чудовою продуктивністю та довговічністю у вимогливих додатках.

Як підтримувати подвійний черв'ячний привід?

Підтримання a двоохоплювальний черв'ячний привід зосереджено на належному змащуванні та моніторингу стану. По-перше, дуже важливо використовувати точний тип і в’язкість мастила, вказані виробником, оскільки високий контакт ковзання повністю залежить від міцної масляної плівки. Регулярно перевіряйте рівень масла та шукайте ознаки забруднення або деградації. По-друге, стежте за робочою температурою та прислухайтеся до змін у звукі, оскільки перегрів або незвичайний шум можуть свідчити про зміщення, перевантаження або проблеми з мастилом. Нарешті, дотримуйтеся суворого графіку профілактичного обслуговування для заміни масла та перевірок, щоб завчасно усунути знос і забезпечити максимальний термін служби.

Чи можна черв'ячний редуктор використовувати для зупинки або утримання вантажу?

Так, одна з невід'ємних переваг будь-якої конструкції черв'ячної передачі, в тому числі подвійне обволікання типу, є його природна здатність запобігати руху заднім ходом. Завдяки високому коефіцієнту тертя та певному куту різьблення черв’яка система, як правило, є самоблокувальною. Це означає, що сила, прикладена до вихідного валу (шестерні), не може повернути назад вхідний вал (черв'як). Ця функція робить черв'ячний редукторs чудово підходить для застосувань, таких як конвеєри на схилах, підйомники та підйомники, де потрібен безпечний утримуючий механізм, щоб запобігти неконтрольованому опусканню вантажу в разі втрати електроенергії.

Які ознаки несправності черв'ячного редуктора важкого типу?

Розпізнавання ранніх ознак невдачі в a потужний черв'ячний редуктор може запобігти катастрофічним простоям. Основні показники включають помітне підвищення робочої температури, що часто вказує на проблеми змащення або перевантаження. Незвичайні звуки, такі як скрегіт, стукіт або надмірне скиглиння, вказують на знос, виїмку або неправильне розташування зубів шестерні. Видимі витоки масла навколо ущільнювачів вказують на несправність ущільнення, що може призвести до неналежного змащування. Нарешті, втрата точності позиціонування або збільшення люфту (вільного руху) вихідного валу є явними механічними ознаками внутрішнього зносу, які вимагають негайного дослідження та обслуговування.
