Ознайомтеся з трьома поширеними типами редукторів

У сфері промислових приводних систем редуктори є критично важливими компонентами. Хоча вони бувають різних типів — кожен зі своїми відмінними характеристиками, усі вони виконують однакову фундаментальну функцію: перетворюють високошвидкісну потужність двигуна з низьким крутним моментом у низькошвидкісну вихідну потужність із високим крутним моментом, необхідну для обладнання, одночасно відповідаючи інерції та підвищуючи жорсткість системи.

Зіткнувшись із величезною кількістю редукторів, доступних на ринку, як ви можете швидко визначити та вибрати той, який найкраще відповідає вашим потребам? Сьогодні ми познайомимося з трьома найпоширенішими типами редукторів.

Спочатку ми покажемо вам порівняння трьох типів редукторів.

Шестерні редуктори

Шестерні редуктори зазвичай використовують гвинтові або конічні шестерні та мають одно-, дво- чи навіть триступеневу трансмісію. Вони характеризуються відносно простою структурою і високим ступенем стандартизації. Зниження швидкості досягається завдяки зачепленню між шестернями, що забезпечує ККД трансмісії 95–98%.

Передавальне відношення визначається співвідношенням числа зубів між ведучою та веденою шестернями. Ці агрегати пропонують низькі витрати на виробництво та легкість обслуговування, що робить їх придатними для високошвидкісних застосувань із помірним навантаженням, таких як шпинделі верстатів, конвеєрні стрічки та пакувальні машини. Однак зубчасті редуктори відносно громіздкі та займають багато місця. Вони також мають обмежену стійкість до ударів і перевантажень, що робить їх непридатними для операцій, пов’язаних із частими циклами пуск-зупинка або ударами великого навантаження.

В даний час зубчасті редуктори в основному використовуються в загальному промисловому застосуванні, що характеризується обмеженим бюджетом, стабільними умовами роботи та помірними вимогами до точності.

Планетарні редуктори

Базуючись на структурі планетарної шестерні, планетарні редуктори забезпечують синхронну багатозубчасту передачу потужності та симетричний розподіл навантаження через зачеплення сонячної шестерні, планетарних шестерень і внутрішнього вінця; характеризуються компактною структурою, високою жорсткістю і високою точністю. Ці редуктори пропонують надзвичайно високу щільність крутного моменту, забезпечуючи вихідний крутний момент, який набагато перевищує вихідний крутний момент звичайних зубчастих редукторів такого ж розміру.

Крім того, планетарні редуктори мають високу ефективність трансмісії, точність, жорсткість і швидку реакцію, підтримуючи роботу на високій швидкості та широкий діапазон температур. Вони широко використовуються в таких додатках, як безтраншейні установки для горизонтального направленого буріння, шахтні підйомники, системи приводу AGV та генерація вітрової енергії.

Планетарні редуктори demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

В даний час планетарні редуктори в першу чергу підходять для промислових, механічних і виробничих застосувань, які вимагають високої точності, високої динамічної реакції, роботи в обмеженому просторі або безперервної продуктивності при великих навантаженнях.

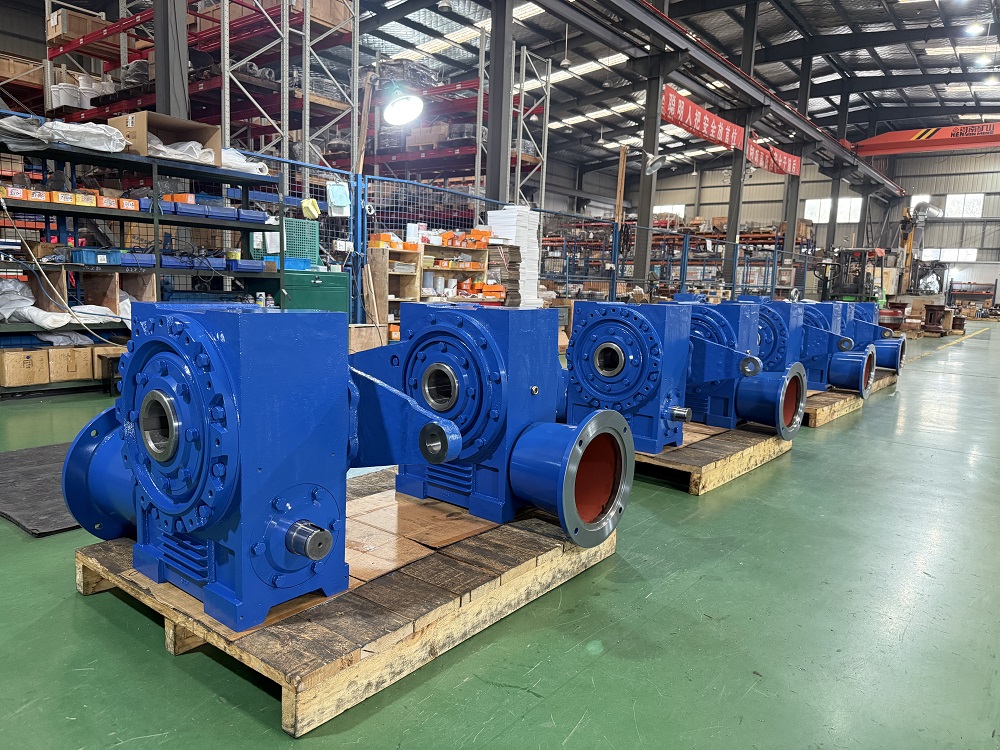

Черв'ячні редуктори

Черв'ячні редуктори operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Однак черв'ячні редуктори мають обмеження, зокрема відносно низький ККД трансмісії (від 50% до 70%). Вони найкраще підходять для застосувань, що вимагають високих коефіцієнтів зменшення, самоблокуючого захисту та роботи на низькій швидкості з великим навантаженням, але не ідеальні для високоточних застосувань.

Що стосується виробництва, агрегати від провідних виробників, таких як SGR (Hezong Heavy Industry), мають багатозубчасте зачеплення між черв’яком і шестернею. Черв'як виготовлено зі сталі 20CrMnTi, яка проходить цементацію, гарт і шліфування зубів, а черв'ячна передача використовує високоефективну леговану бронзу для забезпечення довготривалої зносостійкості. Ці конструктивні рішення забезпечують високу ефективність трансмісії та тривалий термін служби, пропонуючи значно покращену несучу здатність та ефективність порівняно зі стандартними циліндричними черв’ячними передачами з такими ж специфікаціями.

В даний час черв'ячні редуктори широко використовуються в секторах, що вимагають вертикальної передачі, таких як ліфти, транспортування та підйом матеріалів, гірнича промисловість і будівництво хімічних заводів.

Кожен з цих трьох поширених типів редукторів має свої переваги та недоліки. Якщо для застосування пріоритетом є ефективність і економічність, редуктори є рекомендованим вибором. Якщо в пріоритеті точність, жорсткість і компактність, краще віддати перевагу планетарним редукторам. Якщо першочерговими вимогами є високе передавальне число та можливість самоблокування, найкращим варіантом є редуктори черв’ячної передачі. (Автор, SGR, Енджі Чжан)
