Точний контроль передачі електроенергії: Стратегії проектування та застосування планетарних редукторів

Основні поняття та принципи роботи Редуктори планетарних передач

Редуктори планетарних передач, також відомі як планетарні коробки передач,-це тип точного та високоефективного пристрою передачі. Їх основна функція полягає у зменшенні швидкості та збільшення крутного моменту. Вони названі своєю унікальною "планетарною" структурою трансмісії, де основні компоненти обертаються навколо центральної передачі, як і планети, що орбітують сонце.

Основні компоненти та їх функції

Стандартний редуктор планетарної передачі складається з чотирьох основних частин:

1. Сонцеве передача : Розташований у центрі системи передач, він є приводом. Зазвичай він підключається до двигуна або іншого джерела живлення і служить входом живлення.
2. Планета передач : Кілька передач рівномірно розповсюджувались навколо Sun Gear. Встановлені на планеті, вони обертаються на власних осях, а також обертаються навколо шестерні.
3. Планета -перевізник : Рамка, яка вміщує та з'єднує всі передачі планети. Це вихідний кінець Редуктор планетарних передач , доставка потужності, змушуючи обертатися передач планети.
4. Кільцева передача : Внутрішня зубчаста кільцева передача, яка закриває всі передачі планети. Зазвичай він фіксується і діє як керована передача.

Принцип роботи

Робочий процес редуктора планетарних передач можна узагальнити наступним чином:

1. Вхід живлення : Двигун або інше джерело живлення приводить Сонцеве передача обертатися з великою швидкістю.
2. Передача живлення : Обертання Сонцеве передача Сітки з навколишнім планета передач , змушуючи їх обертатися на власних осях.
3. Ротація та революція : З часу кільцева передача виправлено, планета передач підштовхують Сонцеве передача , внаслідок чого вони обертаються навколо центральної осі Сонця передач, обертаючись на власних осі. Ця революція приводить планета -перевізник .
4. Вихідна потужність : планета -перевізник's швидкість обертання значно нижча, ніж Сонцеве передача's швидкість, але його крутний момент посилюється. Отже, планета -перевізник служить вихідним кінцем, досягаючи ефекту зниження швидкості та посилення крутного моменту.

Параметр Порівняння: Планетар проти інших типів передачі

Щоб виділити свої переваги, ось коротке порівняння Редуктори планетарних передач з іншими традиційними типами передач, такими як редуктори паралельних валів та приводки для черв'яків.

Редуктори планетарних передач: Design, Applications, and Selection Guide

Редуктори планетарних передач стали основним компонентом сучасних систем точного приводу завдяки їх унікальній структурі та відмінній продуктивності. Розуміння їх дизайну, поля застосування та правильні методи відбору є вирішальним для забезпечення ефективної та стабільної роботи обладнання.

Стратегії застосування для редукторів планетарних передач

Завдяки їх високій точності, високій щільності крутного моменту та компактному розміру, Редуктори планетарних передач відіграють вирішальну роль у різних галузях. Їх основні сфери застосування включають:

• Точний привід : В обладнанні автоматизації, верстатів з ЧПУ, робочих з'єднаннях, медичних пристроях та друкарських машинах, Редуктор планетарних передачs використовуються для досягнення точної швидкості та контролю положення. Їх низький люфт та висока жорсткість є ключовими для забезпечення точних траєкторій руху та повторної точності позиціонування.
• Важкі програми : В обладнанні, яке потрібно витримати величезний крутний момент, наприклад, у металургії, видобутку, будівельній машині (наприклад, крани, екскаватори) та вітрові турбіни, Редуктор планетарних передачs може надійно передавати величезну потужність, зменшуючи розмір та підвищуючи загальну ефективність обладнання.
• Спеціальні програми для навколишнього середовища : Деякі спеціально розроблені Редуктор планетарних передачs Може адаптуватися до екстремальних середовищ. Наприклад, моделі зі спеціальними ущільнювачами та мастильними матеріалами можуть стабільно працювати в суворих умовах, таких як високі температури, низькі температури, вакуум або чисті кімнати, забезпечуючи безперервність виробничих ліній.

Посібник для вибору для Редуктори планетарних передач

Вибір правильного Редуктор планетарних передач є ключовим для забезпечення його ефективності та довговічності. Ось ключові параметри та кроки, які слід врахувати під час вибору:

1. Параметр продуктивності міркувань
   • Співвідношення : Визначається необхідною швидкістю виходу та входів. Зазвичай він виражається як ціле співвідношення (наприклад, 3: 1, 5: 1, 10: 1).
   • Оцінений крутний момент : maximum output torque that the Редуктор планетарних передач може працювати постійно та безпечно в рейтингових умовах. Необхідний крутний момент роботи повинен бути меншим або дорівнює цьому значенням.
   • Зворотний зв'язок : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Рейтингова швидкість виходу : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Ефективність : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Редуктор планетарних передач зазвичай дуже високий (> 97%).
2. Метод кріплення та інтерфейс
   • Фланець і вхідний вал : Потрібно ідеально відповідати кріпленому фланцям та діаметром валу двигуна. Поширені типи інтерфейсу включають циліндричні, сплайн або ключові вали.
   • Вихідний кінцевий інтерфейс : Виберіть відповідну вихідну форму на основі вимог навантаження, наприклад, твердий вихідний вал, порожнистий вал з кістяним шляхом або виводом, встановленим фланцем.
3. Фактори навколишнього середовища
   • Робоча температура : Підтвердьте, що редуктор може стабільно працювати в межах очікуваного діапазону температури навколишнього середовища, і, якщо необхідно, виберіть мастильні матеріали з високою або низькотемпературною.
   • Рейтинг захисту (IP) : Виберіть a Редуктор планетарних передач з відповідним рейтингом IP на основі умов пилу та вологи робочого середовища для захисту внутрішніх компонентів від пошкоджень.

Порівняння ключових параметрів редуктора планетарних передач

Щоб допомогти зрозуміти, як різні специфікації Редуктори планетарних передач задовольнити різні потреби, ось порівняння ключових параметрів:

Оптимізація продуктивності та світогляд промисловості

Майбутня розробка технології редуктора планетарних передач тісно пов'язана з попитом на високу продуктивність, інтелект та стійкість. Шлях Shanghai Sgr Heavy Industry Machinery Co., шлях розвитку ТОВ підтверджує ці тенденції, особливо в компактність, модульність, низька вібрація, низький шум і high-end R&D .

Стратегії оптимізації продуктивності редуктора планетарних передач

Для задоволення вимог більш високої точності в промислових додатках, оптимізація продуктивності Редуктори планетарних передач Орієнтується на наступні аспекти:

1. Модульна та стандартизована конструкція :
   • Стратегія : Шляхом проектування основних компонентів Редуктор планетарних передач (наприклад, набори передач, корпус) модульним способом, можна швидко зібрати продукти з різними співвідношеннями передач, крутками та монтажними методами. Це значно скорочує час налаштування та скорочує виробничі витрати. Shanghai Sgr Heavy Industry Machinery Co., Ltd. слідкує за цією галузевою тенденцією, інтегруючи цю концепцію у свою продуктову лінійку для підвищення ефективності виробництва та чутливості на ринку.
   • Параметр Comparison : Модульна конструкція пропонує значні переваги в Час доставки і вартість Порівняно з повним налаштуванням.

     	Модульні продукти	Індивідуальні продукти
     	Короткий час доставки, менша вартість .	Довший час доставки, більша вартість .

2. Технологія зменшення шуму та вібрації :
   • Стратегія : Зменшення шуму та вібрації Редуктор планетарних передач є ключовим фактором для підвищення його продуктивності та досвіду користувачів. Це в першу чергу досягається шляхом оптимізації профілю зубів передач, використовуючи високоточні процеси шліфування (наприклад, чотириосові комплексні шліфувальні машини Shanghai SGR) та вибір високоефективних корпусів та демпфірних конструкцій. Точне складання та врівноваження також ефективно зменшують джерела вібрації.
   • Порівняння технологій :

     	Стандартні шпози	Спіральні передачі	Точні заземлення
     	Шум і вібрація більше , підходить для додатків з низькими вимогами до шуму.	Шум і вібрація менші , більш висока вантажопідйомність, придатна для висококваліфікованих та високоточних додатків.	Надзвичайно низький шум і вібрація , найвища точність, що представляє основну технологію для таких виробників високого класу, як Shanghai SGR.

Майбутні тенденції в Редуктор планетарних передач Технологія

На основі розвитку Shanghai Sgr Heavy Industry Machinery Co., Ltd., Основні майбутні тенденції в галузі включають:

1. Інтелект та оцифрування :
   • Тенденція : Майбутнє Редуктор планетарних передачs буде більше, ніж просто прості механічні компоненти. Інтегруючи датчики, вони можуть контролювати власну температуру, вібрацію та статус змащення в режимі реального часу та завантажувати дані в хмару для аналізу. Це дозволить Прогнозне обслуговування , Забезпечення ранніх попереджень до виникнення збоїв і, таким чином, запобігання дорогим простоєм.
   • Відповідно до Шанхая Sgr : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Легка та висока інтеграція :
   • Тенденція : Оскільки робототехніка та обладнання для автоматизації вимагають менших розмірів та менших ваги, Редуктор планетарних передачs розвиваються, щоб стати більш компактними та легшими. Нові матеріали, виробничі процеси (такі як інтегрована технологія формування) та оптимізовані конструкції, дозволять редукторам досягти менших розмірів та легших ваг, зберігаючи високу здатність навантаження.
3. High-Precision Manufacturing and R&D :
   • Тенденція : Висока точність - це ядро Редуктор планетарних передач's конкурентоспроможність. Наявність передового обладнання, як інноваційна інноваційна тороїдальна хробак та інструмент для вимірювання HOT, та команда науково -дослідної роботи, що складається з докторів наук та старших інженерів, є ключовим для підвищення точності продукту та побудови технологічного рову. Успіх Shanghai Sgr Heavy Industry Machinery Co., Ltd. є свідченням його довгострокових інвестицій у обладнання та таланти високого класу.

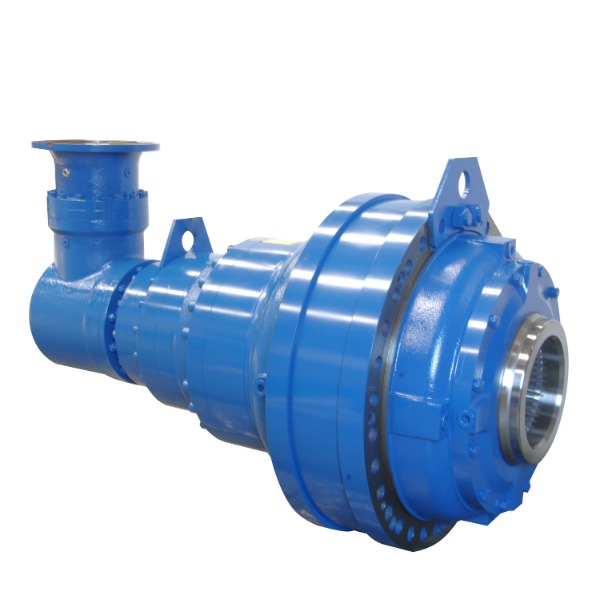

Фланцевий вхід прямий кут великий вихідний крутний момент планетарна коробка передач з двигуном
