Які типи та характеристики редукторів?

У галузі електропередачі редуктор - це пристрій відновлення передачі, який відповідає швидкості та передає крутний момент між первинним двигуном та робочою машиною або приводом. Він широко використовується в різних галузях промисловості, включаючи інженерну техніку, допоміжну техніку судна, гірничі машини, текстильну друк та фарбування, металургійну промисловість, суднобудування, нафтохімічні машини, легкі промислові машини, інженерні машини, сільськогосподарські машини, будівельні машини тощо

Основні продукти фабрики редукторів планетарних передач СК включають: редуктори планетарних передач, редуктори тороїдальних черв’яків, комбіновані редуктори, циліндричні редуктори глистів, невеликі мотори з відновлення тощо.

Редуктор передач - це найпоширеніший тип редуктора. Всередині коробки передач редуктора передач кожна передача рухається для зменшення швидкості. Редуктор передач складається з пар передач на кожному рівні. Наприклад, невелика передача керує великою передачею для досягнення механічного уповільнення. Якщо використовується багаторівнева структура, ефект механічного уповільнення може бути значно збільшений, а ефект крутного моменту можна збільшити.

Відповідно до кількості етапів передачі, редуктори можна розділити на одноетапні та багатоступеневі редуктори; Відповідно до форми передач, їх можна розділити на редуктори циліндричних передач, редуктори косої передач та конічні та циліндричні редуктори передач; Відповідно до макета передачі, їх можна розділити на розширені, розщеплені та коаксіальні редуктори.

Загалом, загальні класифікації та характеристики редукторів такі:

(1) Редуктор одноетапного циліндричної передачі

Структура одноетапного редуктора циліндричної передачі відносно проста, що складається з пари циліндричних передач, простих у виробництві та обслуговуванні. Зуби передач можуть бути шумними, спіральними або ялинками, застосовний діапазон коефіцієнта зменшення становить 3-10, а точність передачі середня.

(2) Редуктор циліндричної передачі подвійної стадії

Редуктор з подвійною стадії циліндричної передачі-це редуктор передач, який досягає більшого коефіцієнта відновлення шляхом поєднання двоступеневих циліндричних передач. Порівняно з одноетапним редуктором циліндричної передачі, подвійна стадія циліндрична редуктор передач може забезпечити більший коефіцієнт відновлення та більший вихід крутного моменту і підходить для застосувань, які потребують більшого коефіцієнта відновлення та високого виходу крутного моменту. Існує три типи подвійних редукторів циліндричних передач: тип розширення, розділений тип та коаксіальний тип. Застосовуваний діапазон коефіцієнта зменшення становить 8-60, а точність передачі середня.

(3) Одноетапний редуктор конічних передач

Редуктор для одноетапного конічного передачі-це механічний пристрій, який досягає уповільнення та збільшення крутного моменту за допомогою поєднання пари скошових передач. Порівняно з редукторами циліндричних передач, редуктори скосового передачі в основному використовуються для зміни напрямку передачі та досягнення уповільнення одночасно. Застосовуваний діапазон коефіцієнта відновлення одноетапного редуктора коса-8-10. Коефіцієнт передачі не повинен бути занадто великим, щоб зменшити розмір конічної передачі та полегшити обробку. Редуктор одноетапного коса використовується для передач, де перетинаються дві осей.

(4) Редуктор коса та циліндричної передачі

Застосовуваний діапазон коефіцієнта відновлення коса та редуктора циліндричної передачі становить 8-40. Конічні передачі розташовані на високій швидкості, щоб зменшити розмір конічних передач. Косні передачі можуть бути прямими зубами або вигнутими зубами. Циліндричні передачі - це здебільшого спіральні зуби, які можуть компенсувати частину осьової сили скосних передач. Обсяг порівняно великий, а точність передачі середня.

(5) Редуктор

Редуктор передач хробака - це звичайний пристрій передачі, який досягає уповільнення та збільшення крутного моменту через маху хробака та хробака. Редуктор одноетапного черв'яка підходить для коефіцієнта відновлення 10-80. Основна його особливість полягає в тому, що він має зворотну функцію самозабелення і може мати більший коефіцієнт відновлення. Вхідний вал і вихідний вал не на одній осі або на одній площині.

Однак він, як правило, має великі розміри і має низьку ефективність передачі. Редуктор передач хробаків підходить для випадків з низькою точністю та переривчастою роботою.

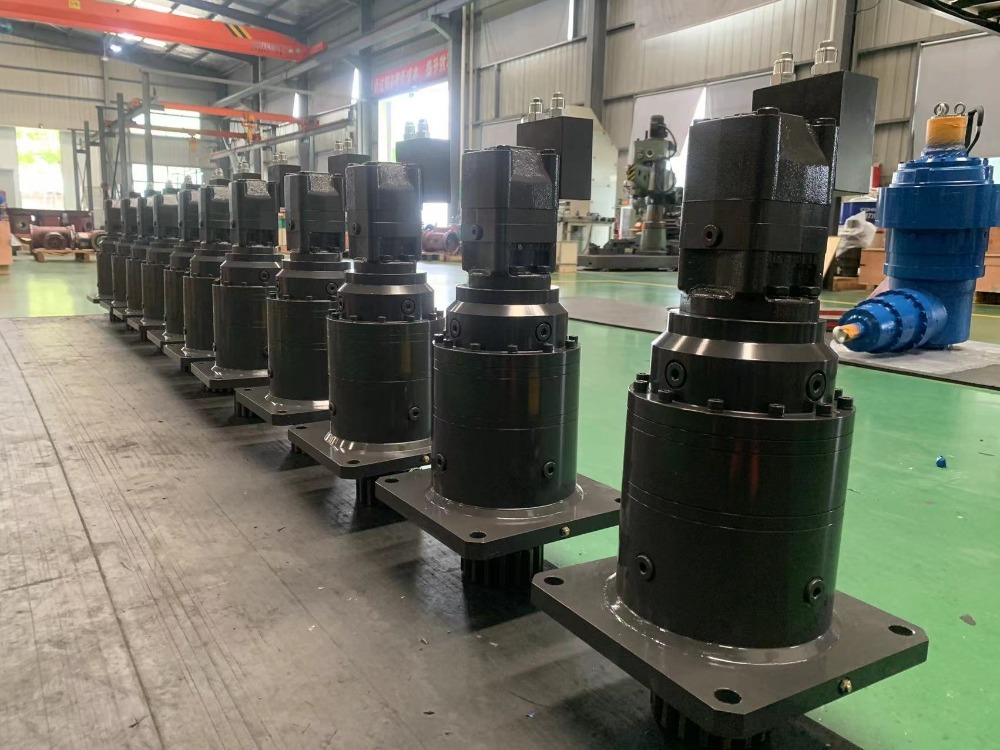

(6) Редуктор планетарних передач

Редуктор планетарної передачі - це високоефективний пристрій передачі, який досягає уповільнення та збільшення крутного моменту через планетарну систему передач. Він має переваги високої ефективності, високого виходу крутного моменту, низького шуму та компактної конструкції. Коефіцієнт зменшення одноетапності, як правило, не менше 3, а максимум загальний

Не більше 10. У порівнянні з іншими редукторами редуктори планетарних передач мають характеристики високої жорсткості, високої точності, високої ефективності передачі, високого крутного моменту та невеликих розмірів. Більшість редукторів планетарних передач встановлюються на крокові двигуни та сервомоторів, щоб зменшити швидкість, збільшити крутний момент та інерцію.

Наведені вище 6 типів редукторів належать до категорії редукторів передач, але вони мають унікальні структурні характеристики і підходять для різних сценаріїв застосування. Фабрика планетарної коробки передач SGR нагадує вам, що при виборі редуктора передач слід всебічно розглянути коефіцієнт зменшення, ефективність передачі, робочий шум, вантажопідйомність, обмеження простору та здатність до самозахисту в певних сценаріях, необхідних у фактичних додатках.
